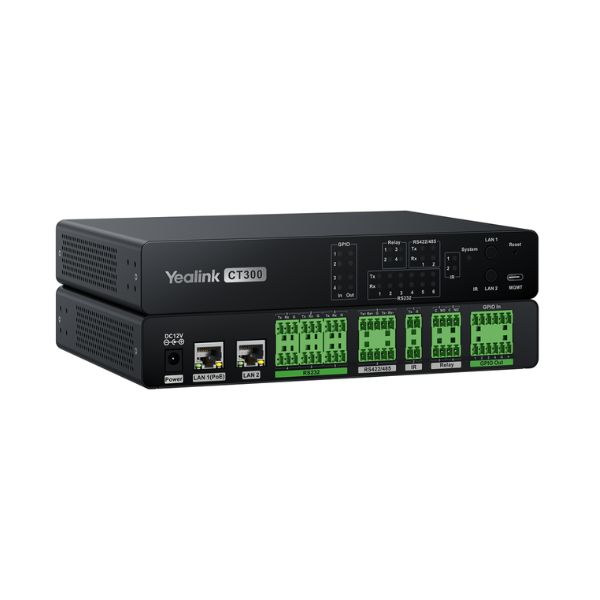

CT300 - Giải pháp hội nghị truyền hình Yealink

Yealink CT300 là thiết bị điều khiển trung tâm hiện đại được thiết kế cho quản lý phòng họp toàn diện, cho phép người dùng dễ dàng điều khiển, cấu hình và giám sát tất cả các thiết bị trong phòng.

Với nhiều giao diện phần cứng linh hoạt như RS232, Relay và RS422/485, CT300 hỗ trợ khả năng tùy chỉnh mở rộng, giúp triển khai vị trí thiết bị phù hợp và tích hợp liền mạch với nhiều hệ thống khác nhau.

Nhờ khả năng tự động hóa linh hoạt, Yealink CT300 mang đến giải pháp quản lý thông minh, tối ưu hóa vận hành cho các không gian phòng họp chuyên nghiệp.

Các tính năng và lợi ích nổi bật

Hệ thống giao diện phần cứng toàn diện cho khả năng điều khiển thiết bị linh hoạt

Yealink CT300 được trang bị nhiều giao diện phần cứng đa dạng như RS232, RS422/485, Relay, GPIO, IR Learning và IR Out Control, mang lại khả năng tích hợp và điều khiển thiết bị vượt trội. Nhờ khả năng kết nối linh hoạt này, thiết bị có thể dễ dàng tự động hóa và quản lý chính xác nhiều thiết bị khác nhau trong phòng, trở thành giải pháp lý tưởng cho các môi trường AV chuyên nghiệp.

Quản lý hiệu quả với hai cổng mạng độc lập

Với hai cổng mạng (Dual Network Ports), Yealink CT300 cho phép tách biệt giữa mạng quản lý hệ thống và mạng điều khiển thiết bị, giúp đảm bảo lưu lượng mạng ổn định, tăng cường bảo mật và cải thiện hiệu suất vận hành tổng thể của hệ thống.

Tích hợp thiết bị bên thứ ba dễ dàng thông qua Open API

Nhờ khả năng Open API mạnh mẽ, Yealink CT300 hỗ trợ tích hợp linh hoạt với các thiết bị và hệ thống của bên thứ ba, cho phép xây dựng những giải pháp tùy chỉnh phù hợp với từng nhu cầu sử dụng khác nhau trong doanh nghiệp. Điều này giúp mở rộng hệ sinh thái thiết bị và nâng cao hiệu quả quản lý phòng họp thông minh.

THÔNG SỐ KỸ THUẬT – CT300 Yealink

Tổng quan phần cứng

• 1 × cổng PoE
• 1 × cổng RJ45
• 6 × cổng RS232
• 2 × cổng RS422/485
• 2 × cổng IR Out
• 4 × cổng Relay
• 4 × cổng GPIO In/Out
• 1 × cổng IR Learning
• 1 × cổng MGMT
• 1 × cổng nguồn 12V / 2A

RS232

• 2 cổng RS232 hai chiều (bidirectional)
• Baud rate: 300 ~ 115200 baud
• Pin:
  • Pin1: Tx
  • Pin2: Rx
  • Pin3: GND

RS422 / RS485

• 2 cổng RS422/485 hai chiều
• Baud rate: 300 ~ 115200 baud
• RS422:
  • Pin1: Tx+
  • Pin2: Rx+
  • Pin3: GND
  • Pin4: Tx-
  • Pin5: Rx-
• RS485:
  • Pin1 & Pin2: Data+
  • Pin3: GND
  • Pin4 & Pin5: Data-

IR Out

• 2 cổng IR Output
• Tần số sóng mang: 34 kHz – 42 kHz
• Pin:
  • Pin1: Tx
  • Pin2: GND

Relay

• 4 relay (normally open)
• Định mức: 30VDC, 2A
• Pin:
  • Pin1: Common
  • Pin2: NO

GPIO

• 4 cổng hỗ trợ:
  • Analog Input
  • Digital Input
  • Digital Output

Digital Input:

• Điện áp đầu vào: 0 – 24VDC
• Trở kháng đầu vào: 29kΩ
• Pull-up lập trình: 1kΩ đến +5VDC
• Ngưỡng Low → High: 0 ~ 24VDC (mặc định 2.8V)
• Ngưỡng High → Low: 0 ~ 24VDC (mặc định 2V)

Analog Input:

• 12-bit A/D
• Dải điện áp: 0 – 24VDC

Digital Output:

• 3.3V, 3.3mA

Pin:

• Pin1 – Pin4: GPIO In/Out
• Pin5: GND
• Pin6: 12VDC

IR Learning

• Tần số sóng mang: < 38 kHz
• Khoảng cách nhận tín hiệu: ≤ 4m (phía trước thiết bị)
