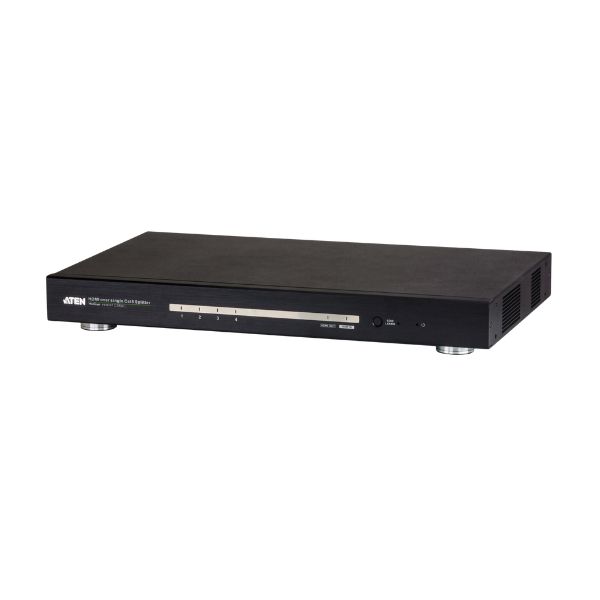

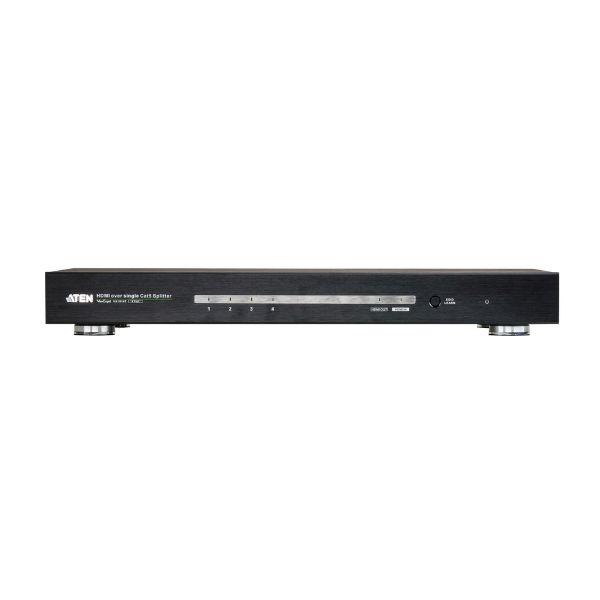

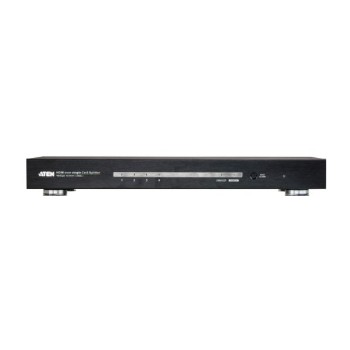

VS1814T ATEN - Bộ chia HDMI HDBaseT 4 cổng (HDBaseT Class A)

Bộ chia HDMI HDBaseT 4 cổng VS1814T cung cấp một cách nhanh chóng và hiệu quả để chuyển đổi video độ nét cao từ một nguồn đầu vào sang 4 màn hình. Kết hợp các bộ thu HDBaseT được đề xuất*, VS1814T có thể là một giải pháp hoàn chỉnh lý tưởng cho bất kỳ cài đặt nào yêu cầu nội dung HDMI được gửi đến nhiều điểm đến, cách nguồn lên đến 100m.

Giải pháp triển khai công nghệ mở rộng HDBaseT để kết nối VS1814T với các thiết bị thu qua một cáp Cat 6/6a duy nhất để truyền nội dung đa phương tiện HDMI phong phú trong thời gian thực. Nó hỗ trợ độ phân giải lên đến 4k2k và có phương pháp lựa chọn EDID để đảm bảo chuyển tiếp dữ liệu EDID liên tục và đáng tin cậy cho thiết bị nguồn HDMI để tối ưu hóa độ phân giải video một cách hiệu quả.

Giải pháp VS1814T hoàn hảo cho một loạt các ứng dụng:

• Bảng hiệu kỹ thuật số tại cửa hàng hoặc triển lãm thương mại
• Thông tin phát sóng tại các địa điểm công cộng (ví dụ: tin tức, nhà ga, lịch trình hàng không và tàu hỏa và chi tiết đến/đi)
• Các sự kiện thể thao
• Nhà hát và phòng giảng tổng quan
• Các cơ sở đào tạo trong lớp học và công ty

Nội dung gói hàng

• 1x Bộ chia HDMI HDBaseT 4 cổng VS1814T
• 1x Dây nguồn
• 1x Bộ lắp đặt
• 1x Hướng dẫn sử dụng

Các tính năng :

• Một đầu vào HDMI đến 4 đầu ra HDBaseT thông qua cáp Cat 5e/6
• Cung cấp đầu ra HDMI cục bộ
• Mở rộng màn hình lên đến 100 m
• Triển khai công nghệ mở rộng HDBaseT chỉ sử dụng một cáp Cat 5 để kết nối máy phát và máy thu
• Chống nhiễu - chống nhiễu tín hiệu trong quá trình truyền video chất lượng cao bằng công nghệ HDBaseT
• HDMI (3D, Màu sắc sâu, 4kx2k); Tương thích với HDCP 1.4
• Hỗ trợ Dolby True HD và DTS HD Master Audio
• Hỗ trợ Kiểm soát Điện tử Tiêu dùng (CEC)
• Cổng điều khiển từ xa nối tiếp RS-232 hai chiều tích hợp để điều khiển hệ thống cao cấp
• Hỗ trợ độ phân giải lên đến Ultra HD 4kx2k và 1080p Full HD
• Hỗ trợ băng thông lên đến 340MHz cho video hiệu suất cao
• Lựa chọn chế độ EDID
• Có thể gắn trên giá đỡ

Thông số kỹ thuật:

• Đầu vào video:
  • 1 x HDMI Type A Female (đen)
  • Trở kháng: 100 Ω
  • Khoảng cách tối đa: 1.8m

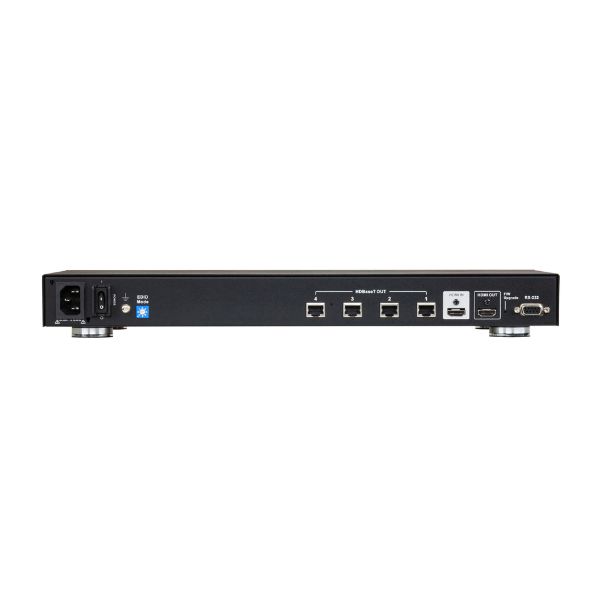

• Đầu ra video:
  • 1 x HDMI Type A Female (đầu ra cục bộ)
  • 4 x RJ-45 Female (HDBaseT)
  • Trở kháng: 100 Ω
• Hiệu suất video:
  • Băng thông dữ liệu tối đa: 10.2Gbps (3.4Gbps mỗi làn)
  • Pixel Clock tối đa: 340MHz
  • Độ phân giải hỗ trợ:
    • 4096 x 2160 / 3840 x 2160 @60Hz (4:2:0)
    • 4096 x 2160 / 3840 x 2160 @30Hz (4:4:4)
  • Khoảng cách truyền tối đa: lên đến 100m (phụ thuộc bộ thu kết nối)
• Chuẩn hỗ trợ:
  • HDMI hỗ trợ 3D, Deep Color, 4K
  • HDCP Compatible
  • HDMI CEC
  • HDBaseT Compatible
• Âm thanh:
  • Đầu vào: 1 x HDMI Type A Female
  • Đầu ra: 1 x HDMI Type A Female
• Điều khiển:
  • 1 x RS-232 DB9 Female
  • Pin cấu hình:
    • Pin 2 = Tx
    • Pin 3 = Rx
    • Pin 5 = GND
  • Baud Rate: 19200
  • Data Bit: 8
  • Stop Bit: 1
  • Parity: None
  • Flow Control: None
• Cài đặt EDID:
  • Chế độ: Default / Port 1 / Auto / Learn
• Nguồn điện:
  • 1 x Ổ cắm AC 3-Prong
  • Công suất tiêu thụ:
    • AC110V: 18.2W / 85BTU
    • AC220V: 18.2W / 85BTU
• Môi trường hoạt động:
  • Nhiệt độ hoạt động: 0 – 50°C
  • Nhiệt độ lưu trữ: -20 – 60°C
  • Độ ẩm: 0 – 80% RH, không ngưng tụ
• Thiết kế & kích thước:
  • Vỏ kim loại
  • Trọng lượng: 3.47kg
  • Kích thước: 43.24 x 26.11 x 4.40 cm
• Đóng gói:
  • 1 thiết bị/thùng carton

Sơ đồ:
