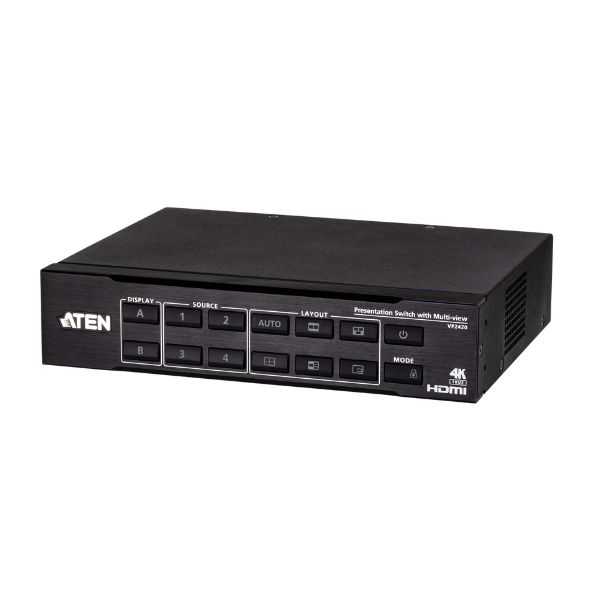

VP2420 là một công tắc trình bày có 4 đầu vào HDMI và 2 đầu ra HDMI và có khả năng hiển thị nội dung video ở chế độ toàn màn hình, PiP, PbP, đa chế độ xem ba/quad. Với chế độ hiển thị (Ma trận/Gương) và chế độ bố cục (Tự động/Thủ công) có thể lựa chọn và khả năng chuyển đổi liền mạch* giữa nhiều nguồn, VP2420 mang đến trải nghiệm xem năng động trong mọi cài đặt hội nghị. Ngoài việc hỗ trợ 4096 × 2160/3840 × 2160 @ 60Hz (4:4:4), bộ chia tỷ lệ True 4K cũng được tích hợp trong thiết bị để đảm bảo chất lượng hình ảnh sắc nét và chi tiết. Nhờ các chức năng nhúng và khử nhúng âm thanh, người dùng có thể điều chỉnh các kết hợp âm thanh/video phù hợp dựa trên các môi trường khác nhau.
Được thiết kế linh hoạt, VP2420 cung cấp các tùy chọn điều khiển linh hoạt bao gồm nút nhấn bảng điều khiển phía trước, RS-232, IR, Telnet, Web GUI và ứng dụng di động ATEN Video Presentation Control, cho phép dễ dàng quản lý tín hiệu đa phương tiện và kết hợp vào một sự kiện cộng tác. VP2420 có thể được xếp tầng lên đến 2 cấp độ bằng cách kết nối thêm 4 đơn vị VP2420 để đạt được tối đa 16 nguồn video HDMI được hiển thị đồng thời trên một màn hình duy nhất. Giá đỡ được hỗ trợ để lắp đặt linh hoạt. Với một bộ tính năng đi kèm trong một vỏ nhỏ gọn, hoàn toàn bằng kim loại, giúp tăng cường độ bền, VP2420 đóng vai trò là một giải pháp hoàn hảo cho luồng trình bày mượt mà và chuyển tiếp liền mạch trong bất kỳ ứng dụng giáo dục hoặc hội nghị thương mại nào
Chuyển đổi ma trận AV liền mạch
- Hỗ trợ 4 × đầu vào HDMI và 2 × đầu ra HDMI
- Hỗ trợ Đa chế độ xem (toàn màn hình, PiP, PbP, đa chế độ xem ba/quad), Ma trận/Gương và chế độ bố cục Tự động/Thủ công
- Hỗ trợ nhúng và gỡ nhúng âm thanh
- Chuyển đổi liền mạch* ở tốc độ gần 0 giây
- Tự động chuyển đổi - tự động phát hiện và chuyển sang kết nối nguồn hoạt động mới nhất
Đầu ra 4K chân thực tuyệt đẹp trực quan
- Hỗ trợ lên đến 4096 × 2160/3840 × 2160 @ 60Hz (4:4:4) và 4K HDR
- Tích hợp True 4K scaler - hỗ trợ nâng cấp video lên True 4K
- EDID Expert™ - tự động chọn cài đặt EDID tối ưu để bật nguồn mượt mà, màn hình chất lượng cao và độ phân giải video tốt nhất trên các thiết bị được kết nối
- HDMI (Màu đậm, 4K); Tuân thủ HDCP 2.2
Sự linh hoạt tối ưu trong hoạt động hợp lý
- Nhiều tùy chọn điều khiển - nút nhấn bảng điều khiển phía trước, RS-232, IR, Telnet, Web GUI và ứng dụng di động ATEN Video Presentation Control
- Kiểm soát điện tử tiêu dùng (CEC)
- Có thể xếp tầng lên đến 2 cấp độ bằng cách kết nối thêm 4 đơn vị VP2420 để đạt được tối đa 16 nguồn video được hiển thị đồng thời
- Truyền dẫn đường dài - lên đến 5m thông qua cáp HDMI tốc độ cao
- Hỗ trợ chế độ chờ để tiết kiệm năng lượng và thức dậy nhanh
- Có thể gắn trên giá đỡ
- Vỏ hoàn toàn bằng kim loại giúp tăng cường độ bền
Thông số kỹ thuật:

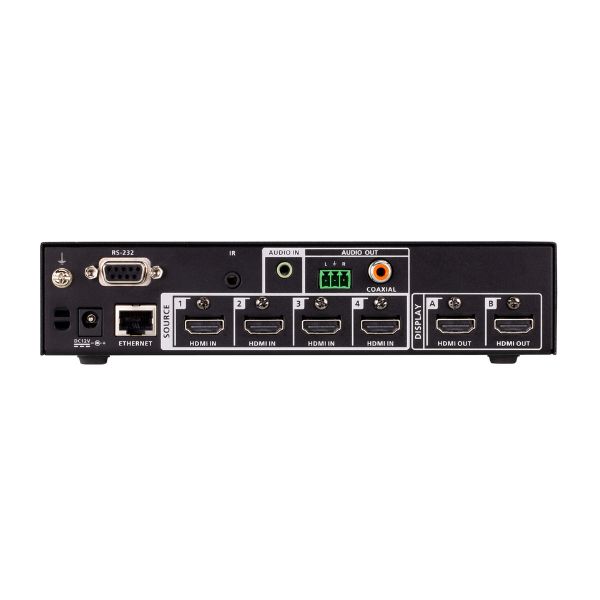

Đầu vào video
- 4 x HDMI Type-A Female (màu đen)
Khoảng cách truyền tối đa
- 4K@60Hz (4:4:4): tối đa 5m
- 4K@30Hz: tối đa 10m
- 1080p@60Hz: tối đa 15m
Đầu ra video
- 2 x HDMI Type-A Female (màu đen)
Video
- Hỗ trợ độ phân giải tối đa lên đến 4096 x 2160 / 3840 x 2160 @ 60Hz (4:4:4)
- Hỗ trợ HDMI Deep Color, 4K HDR
- Tương thích HDCP 2.2 và CEC
Âm thanh
Đầu vào
- 1 x Mini Stereo Jack Female (màu xanh lá)
Đầu ra
- 1 x Captive Screw Connector 3 cực (PCM 2CH)
- 1 x Coaxial Digital Audio (LPCM 2CH, Dolby Digital, DTS)
Điều khiển
RS-232
- 1 x DB-9 Female (màu đen)
- Hỗ trợ điều khiển và cấu hình VP
Hồng ngoại
- 1 x Mini Stereo Jack Female (màu đen)
Ethernet
- 1 x RJ-45 Female (màu bạc)

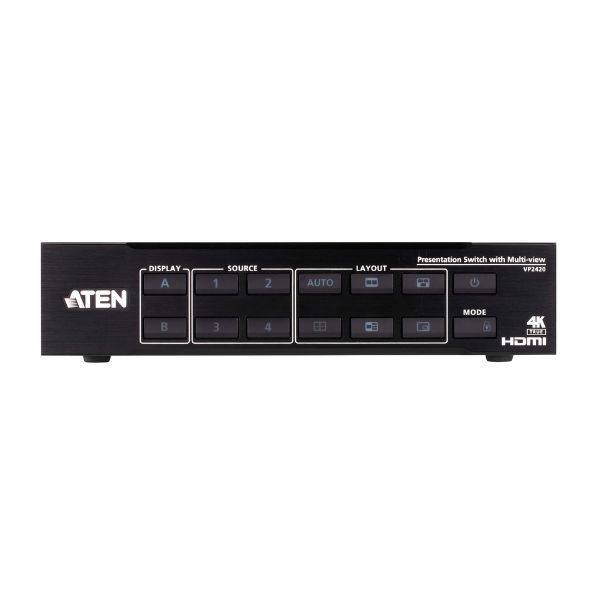

Nút điều khiển
- 1 x nút nguồn (LED xanh lá / cam)
- 4 x nút chọn đầu vào video (LED xanh lá)
- 2 x nút chọn đầu ra video (LED cam)
Chế độ Multi View
- 6 x nút chọn bố cục:
- Full Screen
- PiP
- PbP
- Triple View
- Quad View
Chức năng khác
- 1 x nút Mute
- 1 x nút Mode / Unlock
Cài đặt EDID
- ATEN Default
- Display A
- Remix
Nguồn điện
- 1 x DC Jack (màu đen)
- Công suất tiêu thụ: DC12V / 17.1W / 80BTU
Môi trường hoạt động
- Nhiệt độ hoạt động: 0°C ~ 40°C
- Nhiệt độ lưu trữ: -20°C ~ 60°C
- Độ ẩm: 0 ~ 80% RH, không ngưng tụ
Thiết kế vật lý
- Chất liệu: Kim loại
- Trọng lượng: 1.05kg
- Kích thước: 20.00 x 16.05 x 4.40 cm
Quy cách đóng gói
- 3 thiết bị / thùng carton
Độ phân giải hỗ trợ
Màn hình A (Scaler Mode)
- 640 x 480 @ 60Hz
- 720 x 576 @ 50Hz
- 1280 x 720 @ 50/60Hz
- 1920 x 1080 @ 30/50/60Hz
- 3840 x 2160 @ 24/25/30/50/60Hz
- 3840 x 2160 @ 50/60Hz YUV420
- 3840 x 2160 @ 60Hz YUV444
- 4096 x 2160 @ 24/25/30/50/60Hz
- 4096 x 2160 @ 50/60Hz YUV420
- Hỗ trợ YUV422 12BIT
Màn hình B (Bypass Mode)
- 640 x 480 @ 60/72/75Hz
- 800 x 600 @ 56/60/72/75Hz
- 1024 x 768 @ 60/70/75Hz
- 1280 x 800 @ 60Hz
- 1280 x 1024 @ 60/75Hz
- 1400 x 1050 @ 60Hz
- 1440 x 900 @ 60Hz
- 1600 x 1200 @ 60Hz
- 1680 x 1050 @ 60Hz
- 1920 x 1080 @ 60/120Hz
- 1920 x 1200 @ 60Hz CVT(RB)/(RB)
- 480p60 (4:3 / 16:9)
- 576p50 (4:3 / 16:9)
- 720p50/60
- 1080i50/60
- 1080p24/25/30/50/60
- 3840 x 2160p24/25/30/50/60
- 4096 x 2160p24/25/30/50/60
- 3840 x 2160p50/60 (4:2:0)
- 4096 x 2160p50/60 (4:2:0)
