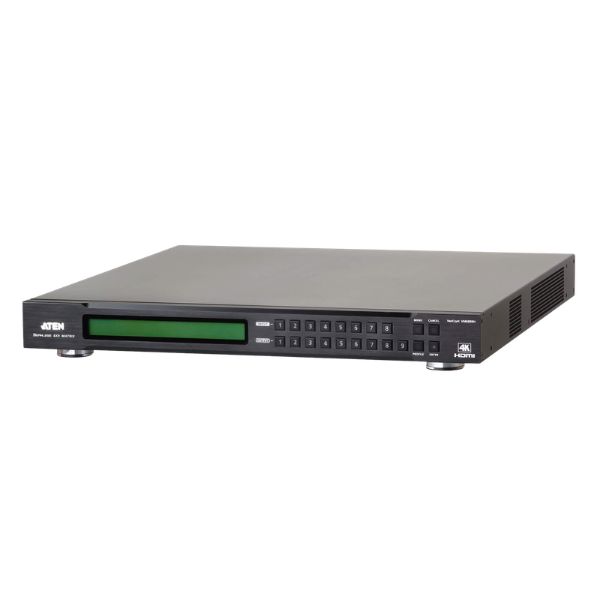

4K là thế hệ tiếp theo của chất lượng hình ảnh cho video độ nét cao, cung cấp tám triệu điểm ảnh có chi tiết gấp bốn lần độ phân giải Full HD 1080p. Bộ chuyển mạch ma trận HDMI 4K VM6809H của ATEN với Scaler tương thích với hai tiêu chuẩn độ phân giải video 4K mới nhất: 3840 x 2160 và 4096 x 2160. VM6809H cung cấp khả năng xử lý HD mạnh mẽ để tạo ra độ phân giải 4K trên chín màn hình với hình ảnh rõ nét như pha lê.
VM6809H hỗ trợ 4K @ 60 Hz, HDMI* và HDCP 2.2 và có tính năng chuyển mạch liền mạch sử dụng kiến trúc ma trận FPGA đảm bảo luồng video liên tục, điều khiển thời gian thực và truyền tín hiệu ổn định. Với bộ chia tỷ lệ hiệu suất cao tích hợp, VM6809H dễ dàng chuyển đổi các độ phân giải đầu vào khác nhau thành các độ phân giải màn hình đầu ra khác nhau, mang đến cho người xem chất lượng video và hình ảnh tốt nhất trên tất cả các màn hình. Công tắc tích hợp chức năng tường video với GUI web dễ sử dụng cho phép bạn tạo 17 cấu hình kết nối có thể được tùy chỉnh thành các bố cục tường video khác nhau.
VM6809H là một giải pháp lý tưởng cho các ứng dụng yêu cầu nhiều màn hình HDMI với nhiều nguồn HDMI để được thiết lập thuận tiện - chẳng hạn như cho các bài thuyết trình trên sân khấu, lớp học kỹ thuật số, phòng hội nghị truyền hình và bất kỳ cài đặt nào yêu cầu đồng bộ hóa thời gian thực.
Nội dung gói hàng
- 1x VM6809H 8 x 9 4K HDMI Matrix Switch với Scaler
- 1x Dây nguồn
- 1x Bộ giá đỡ
- 1x Hướng dẫn sử dụng
Các tính năng :
- Kết nối đầu vào/đầu ra HDMI 8 x 9

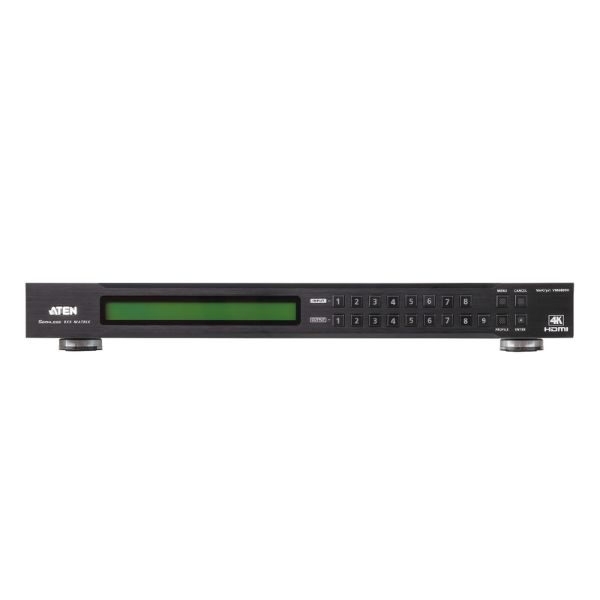

- Nhiều phương tiện để cấu hình hệ thống bao gồm các nút nhấn bảng điều khiển phía trước, điều khiển RS-232 và kết nối Ethernet cho web GUI hoặc Telnet
- Xem và điều khiển thông qua Ứng dụng ATEN Video Matrix Control một cách nhanh chóng và linh hoạt
- 4K Scaler - có chức năng chia tỷ lệ video 4K để chuyển đổi độ phân giải đầu vào thành độ phân giải gốc của màn hình
- Seamless Switch™ - tính năng chuyển đổi gần bằng không giây để phát trực tuyến video liên tục, chuyển đổi thời gian thực và truyền tín hiệu ổn định*
- Video Wall - cho phép bạn tạo bố cục tường video tùy chỉnh thông qua giao diện người dùng web trực quan*
- Chuyên gia EDID - chọn cài đặt EDID tối ưu để bật nguồn mượt mà, hiển thị chất lượng cao và sử dụng độ phân giải tốt nhất trên các màn hình khác nhau
- Tường video 4K sử dụng Màn hình độ phân giải thấp hơn - chia tín hiệu 4K thành bốn màn hình 1080p hoặc chín màn hình 720p để tạo thành tường video 4K 2x2 hoặc 3x3
- FrameSync - ngăn chặn hình ảnh bị rách bằng cách đồng bộ hóa tốc độ khung hình đầu ra của bộ chia tỷ lệ với tốc độ khung hình tín hiệu đầu vào
- HDMI (3D, Deep color, 4K); Tương thích HDCP 2.2
- Hỗ trợ Kiểm soát Điện tử Tiêu dùng (CEC)*
- Hỗ trợ âm thanh, âm thanh HDMI có thể được trích xuất sang âm thanh nổi
- Bảo vệ chống ESD cho HDMI
- Có thể gắn trên giá đỡ (thiết kế 1U)
Thông số kỹ thuật:

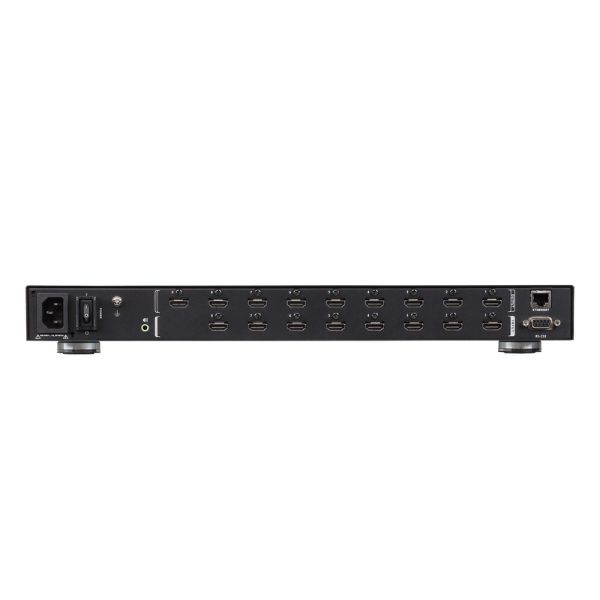

- Đầu vào video: 8 x HDMI Loại A Nữ (Đen), trở kháng 100 Ω, khoảng cách tối đa 3,0 m
- Đầu ra video: 9 x HDMI Loại A Nữ (Đen), trở kháng 100 Ω, khoảng cách tối đa 15 m
- Video:
- Tốc độ dữ liệu tối đa: 10,2 Gbps (3,40 Gbps mỗi làn)
- Đồng hồ Pixel tối đa: 340 MHz
- Tuân thủ: HDMI (3D, Màu đậm, 4K)
- Hỗ trợ HDCP 2.2, CEC
- Độ phân giải tối đa: 4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0); 30Hz (4:4:4)
- Khoảng cách truyền tối đa: 15 m
- Âm thanh: 1 x giắc cắm âm thanh nổi mini nữ (màu xanh lá)
- Điều khiển: RS-232 (DB-9, 19200 bps), Ethernet RJ-45
- Cài đặt EDID: Mặc định / Cổng 1 / Remix / Tùy chỉnh (hỗ trợ EDID Wizard)
- Nguồn: 1 x ổ cắm AC 3 chấu, 100–240 VAC, 50–60 Hz
- Tiêu thụ điện năng:
- AC110V: 79,5W (373 BTU/giờ)
- AC220V: 78,1W (366 BTU/giờ)
- Môi trường hoạt động: 0–50°C, lưu trữ -20–60°C, độ ẩm 0–80% RH (không ngưng tụ)
- Tính chất vật lý:
- Vỏ kim loại
- Trọng lượng: 7,05 kg
- Kích thước: 43,24 x 45,03 x 4,40 cm
Sơ đồ:
