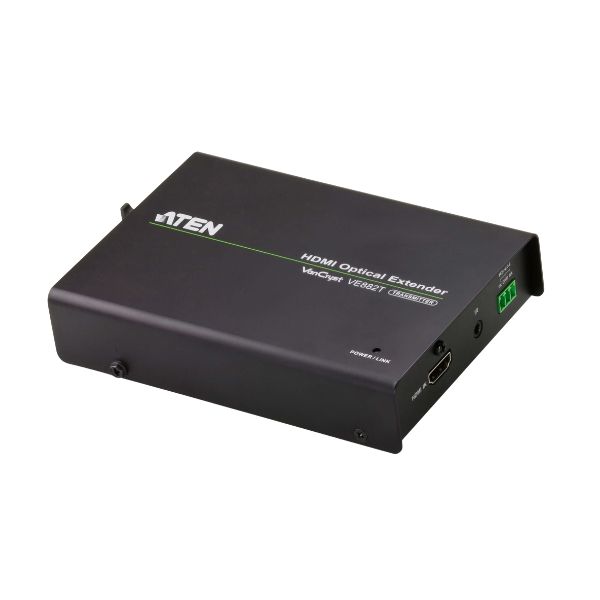

VE882 ATEN - Bộ mở rộng HDMI (1080p@600m)

VE882 là một Bộ mở rộng HDMI quang học vượt qua giới hạn độ dài của cáp HDMI tiêu chuẩn bằng cách sử dụng cáp quang để gửi tín hiệu âm thanh và video độ nét cao trên khoảng cách lớn.

VE882 chấp nhận luồng video âm thanh từ một nguồn cục bộ và tuần tự hóa dữ liệu để truyền nó qua một liên kết quang 3,125 Gbps duy nhất (đối với độ phân giải lên đến 1080p@60Hz ở 24 bit).

VE882 cũng có thể mở rộng điều khiển từ xa hồng ngoại và truyền RS-232 (lên đến 115kbps) theo cả hai hướng, cho phép bạn kết nối các thiết bị nối tiếp như màn hình cảm ứng và máy quét mã vạch.

Nội dung gói hàng

• 1x VE882T
• 1x VE882R
• 1x Máy phát hồng ngoại
• 1x Bộ thu hồng ngoại
• 1x Bộ lắp đặt
• Bộ chuyển đổi nguồn 2x
• 1x Hướng dẫn sử dụng

Các tính năng :

• Mở rộng phạm vi truyền tín hiệu HDMI, IR và RS-232 bằng một cáp quang
• Truyền dẫn đường rất xa - lên đến 600m
• HDMI (3D, Deep Color), tương thích với HDCP - tốc độ truyền tín hiệu lên đến 3,125 Gbits
• Chất lượng video vượt trội - lên đến 1080p@60Hz
• Hỗ trợ tín hiệu hồng ngoại tần số đầy đủ từ 30KHz đến 60KHz
  (Cáp thu hồng ngoại đi kèm với gói chỉ hỗ trợ 30 KHz đến 56 KHz)
• Sử dụng một cáp quang để kết nối các thiết bị cục bộ và từ xa
• Hỗ trợ các định dạng màn hình rộng
• Tích hợp bảo vệ ESD 8KV/15KV
• Tính năng cổng nối tiếp RS-232 để kết nối các thiết bị ngoại vi như màn hình cảm ứng, máy quét mã vạch, v.v.
• Hỗ trợ truyền tín hiệu hồng ngoại hai chiều, từng chiều một
• Có thể gắn trên giá đỡ
• Có thể cắm nóng

Thông số kỹ thuật:

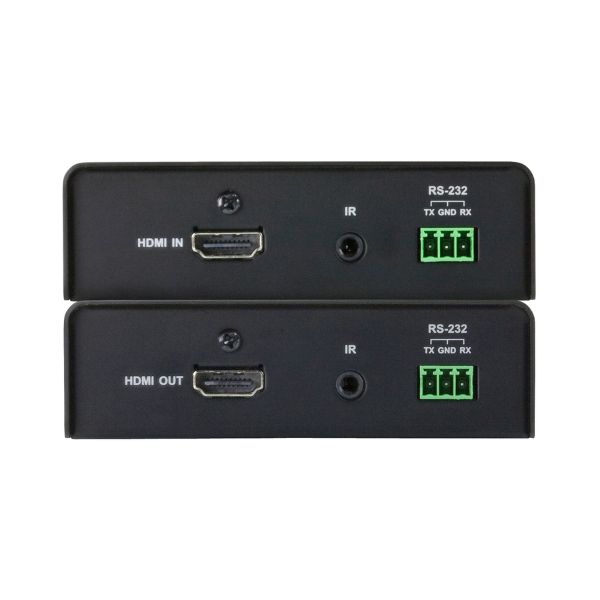

Đầu vào / Đầu ra video

• VE882T (Máy phát):

  • 1 x HDMI Type A Female (Đen)

  • Trở kháng: 100Ω

  • Khoảng cách HDMI tối đa: 3m

• VE882R (Máy thu):

  • 1 x HDMI Type A Female (Đen)

  • Trở kháng: 100Ω

  • Khoảng cách HDMI tối đa: 3m

Video

• Tốc độ dữ liệu tối đa: 6.75 Gbps (2.25 Gbps mỗi làn)

• Đồng hồ Pixel tối đa: 225 MHz

• Chuẩn hỗ trợ:

  • HDMI 3D

  • Deep Color

  • HDCP 1.4

• Độ phân giải tối đa:

  • Lên đến 1080p

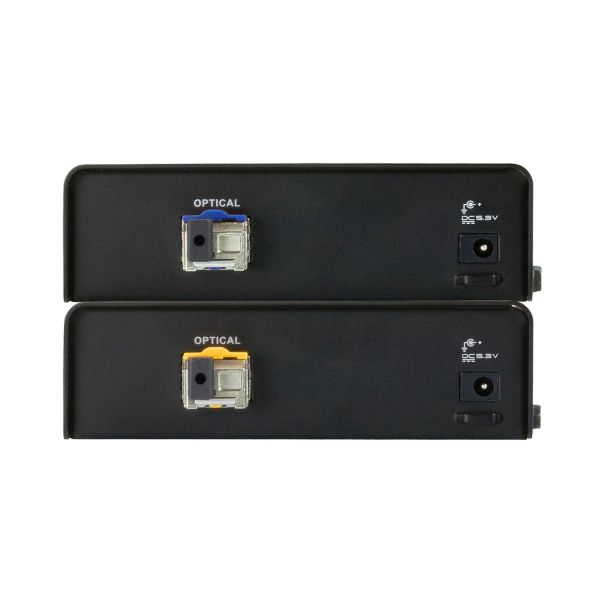

Khoảng cách truyền qua cáp quang

• Module: 1 x SFP (LC)

• Khoảng cách:

  • 600m (Single-mode – SM)

  • 300m (OM3 Multi-mode – MM)

Âm thanh

• VE882T:

  • 1 x HDMI Type A Female (input audio)

• VE882R:

  • 1 x HDMI Type A Female (output audio)

Kết nối

• Liên kết thiết bị:

  • 1 x SFP bi-directional (LC)

• Nguồn:

  • 1 x DC Jack (cả TX và RX)

Điều khiển

• IR:

  • 1 x mini stereo jack female

  • Dải tần: 30 ~ 56 KHz

• RS-232:

  • 1 x terminal block 3-pin (xanh)

Công suất tiêu thụ

• VE882R: 4.69W – 22 BTU/h

• VE882T: 5.80W – 27 BTU/h

Môi trường hoạt động

• Nhiệt độ hoạt động: 0 – 40°C

• Nhiệt độ lưu trữ: -20 – 60°C

• Độ ẩm: 0 – 80% RH (không ngưng tụ)

Thiết kế vật lý

• Vỏ kim loại

• Trọng lượng: 0.44 kg (cả hai thiết bị)

Kích thước

• 14.17 x 10.30 x 3.00 cm

• (5.58 x 4.06 x 1.18 in.)

Đóng gói

• 5 thiết bị / thùng carton

Ghi chú kỹ thuật

• Khoảng cách truyền phụ thuộc vào loại cáp quang, suy hao và môi trường

• Khuyến nghị dùng Single-mode theo chuẩn IEC 60793-2-50 B1.1 hoặc ITU-T G.652.B

• Hỗ trợ OM3 multi-mode lên đến 300m

Độ phân giải hỗ trợ (input)

• 640 x 480 @ 60Hz

• 800 x 600 @ 60Hz

• 1024 x 768 @ 60Hz

• 1280 x 720 @ 60Hz

• 1280 x 1024 @ 60Hz

• 1366 x 768 @ 60Hz

• 1440 x 900 @ 60Hz

• 1600 x 1200 @ 60Hz

• 1680 x 1050 @ 60Hz

• 1920 x 1080 @ 50/60Hz

• 1920 x 1200 @ 60Hz

Sơ đồ:
