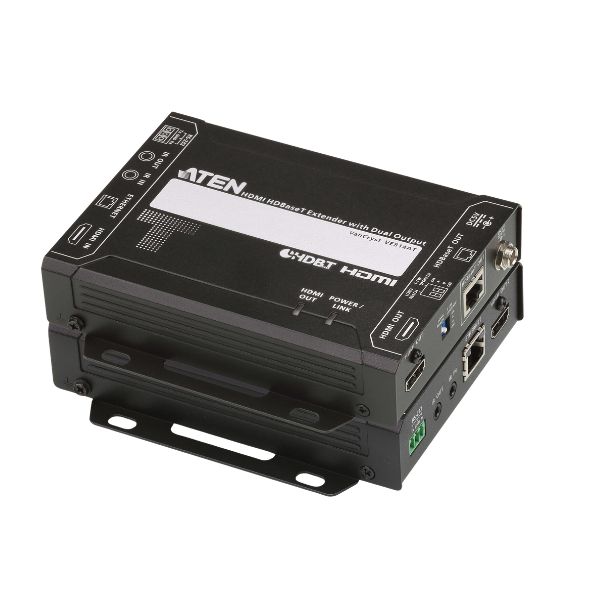

ATEN VE814A là Bộ mở rộng video HDBaseT có khả năng gửi tín hiệu HDMI lên đến 100 m qua một cáp Cat 5e/6/6a hoặc ATEN 2L-2910 Cat 6. Với đầu ra đồng bộ kép, VE814A có thể truyền tín hiệu video đến hai màn hình từ xa và một ở phía cục bộ. Bộ mở rộng tương thích HDCP 2.2 này đáp ứng Thông số kỹ thuật HDMI, bao gồm 3D, Deep Color, tốc độ dữ liệu tối đa (10,2 Gbps) và chất lượng video 4K lên đến 100 m.
VE814A hỗ trợ truyền tín hiệu RS-232 và IR, cho phép bạn điều khiển thiết bị nguồn HDMI từ thiết bị từ xa (VE814AR) đồng thời cấp quyền truy cập vào thiết bị hiển thị HDMI từ thiết bị cục bộ (VE814AT). Ngoài ra, nó hỗ trợ Chế độ Long Reach giúp mở rộng tín hiệu HDMI lên đến 150 m, 1080p, thông qua một cáp Cat 5e/6 duy nhất.
VE814A là một giải pháp mạnh mẽ cho những nơi cần có biển báo kỹ thuật số, chẳng hạn như quán bar, không gian giáo dục và trạm giao thông công cộng, cho phép hiển thị nội dung giống hệt nhau tại các điểm khác nhau.
Nội dung gói hàng

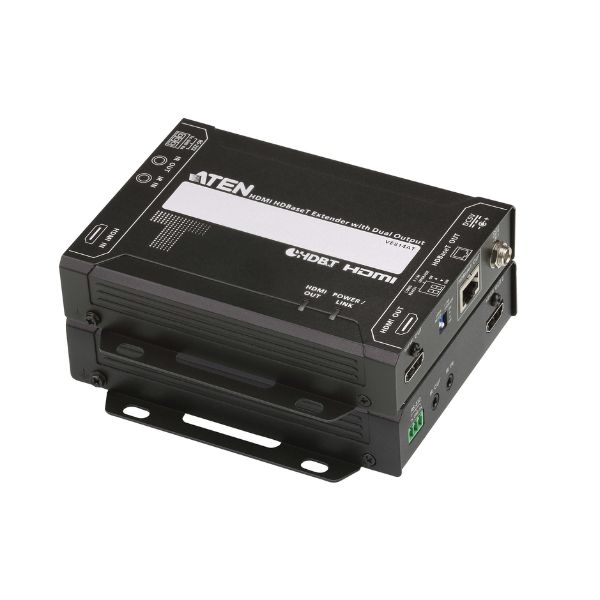

- Máy phát 1x VE814AT
- 1x Bộ thu VE814AR
- 1x Cáp phát hồng ngoại (1,8 m)
- 1x Cáp thu hồng ngoại (1,8 m)
- Khối đầu cuối 2x RS-232
- Bộ chuyển đổi nguồn 2x
- 1x Hướng dẫn sử dụng
Các tính năng :
- Mở rộng tín hiệu HDMI đến một màn hình cục bộ và hai màn hình từ xa lên đến 100 m qua một cáp Cat 5e/6/6a hoặc ATEN 2L-2910 Cat 6
- HDMI (3D, Deep Color, 4K); Tương thích với HDCP 2.2
- Chất lượng video vượt trội:
• 4K lên đến 100 m
• 1080p lên đến 150 m khi ở Chế độ HDBaseT Long Reach
- Mở rộng giao tiếp Ethernet bằng cách sử dụng cổng truyền qua Ethernet*
- Hỗ trợ hai kênh hồng ngoại để truyền tín hiệu hồng ngoại đồng thời, dao động từ 30 KHz đến 56 KHz
- Công nghệ ATEN EDID -- khi cả hai phía máy phát và máy thu được kết nối, VE814A áp dụng các giá trị EDID của màn hình được kết nối với VE814AT để có đầu ra chất lượng cao
- Kênh RS-232 - cho phép bạn kết nối với thiết bị đầu cuối nối tiếp hoặc thiết bị nối tiếp, chẳng hạn như màn hình cảm ứng và máy quét mã vạch
- Hỗ trợ định dạng màn hình rộng
- Tích hợp bảo vệ ESD 8 kV/15 kV
- Cắm và chạy
- Có thể gắn trên giá đỡ
Thông số kỹ thuật:
Đầu vào video
- VE814AT:
- 1 x HDMI Type A Female (Đen)
- Trở kháng: 100Ω
- Khoảng cách tối đa: 3m
- VE814AR: Không có
Đầu ra video
- VE814AR:
- 2 x HDMI Type A Female (Đen)
- Trở kháng: 100Ω
- Khoảng cách tối đa: 3m
- VE814AT:
- 1 x HDMI Type A Female (Đen)
- Trở kháng: 100Ω
- Khoảng cách tối đa: 3m
Video
- Tốc độ dữ liệu tối đa: 10.2Gbps (3.4Gbps mỗi làn)
- Đồng hồ Pixel tối đa: 340 MHz
- Hỗ trợ:
- HDMI 3D
- Deep Color
- 4K
- HDCP 2.2
- CEC (Consumer Electronics Control)
Độ phân giải & khoảng cách truyền
- Hỗ trợ truyền:
- 4K @ 70m qua Cat 5e/6
- 4K @ 100m qua Cat 6a hoặc ATEN 2L-2910 Cat6
- 1080p @ 100m qua Cat 5e/6/6a
- Chuẩn 4K hỗ trợ:
- 4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0)
- 4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
Âm thanh
- VE814AT:
- Đầu vào: 1 x HDMI Type A Female (Đen)
- VE814AR:
- Đầu ra: 2 x HDMI Type A Female (Đen)
Điều khiển

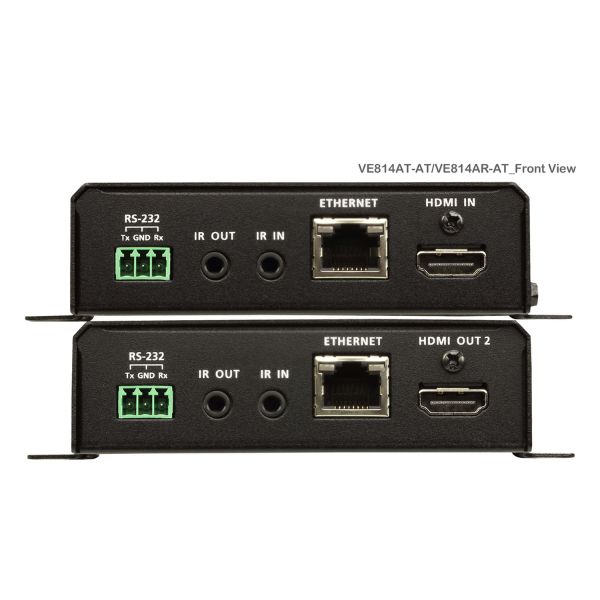

- RS-232:
- Terminal block 3-pin
- Baud rate: 57600
- Data bit: 8
- Stop bit: 1
- Không parity, không flow control
- IR:
- 2 x Mini stereo jack female (Đen)
- Ethernet:
- 1 x RJ-45 Female
- Lưu ý: chỉ dùng cho thiết bị hỗ trợ Ethernet
Kết nối
- Kết nối thiết bị:
- 1 x RJ-45 Female (cả VE814AR và VE814AT)
- Nguồn:
- 1 x DC Jack có khóa (Đen)
Công tắc

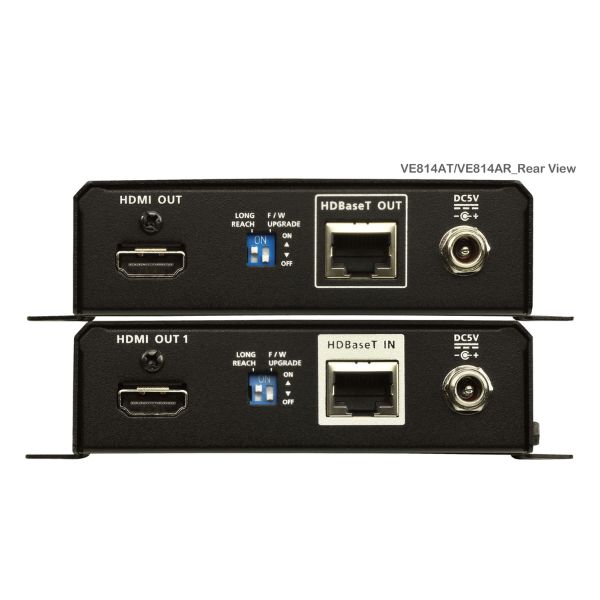

- Công tắc chế độ truyền xa: ON/OFF
- Công tắc nâng cấp firmware: ON/OFF
Công suất tiêu thụ
Lưu ý:
• Watts thể hiện mức tiêu thụ điện năng điển hình khi không tải ngoài
• BTU/h thể hiện mức tiêu thụ điện năng khi thiết bị hoạt động tối đa
Môi trường hoạt động
- Nhiệt độ hoạt động: 0°C ~ 40°C
- Nhiệt độ lưu trữ: -20°C ~ 60°C
- Độ ẩm: 0 – 80% RH, không ngưng tụ
Thiết kế vật lý
- Vỏ kim loại chắc chắn
- Trọng lượng:
- VE814AR: 0.47kg (1.04 lb)
- VE814AT: 0.45kg (0.99 lb)
Kích thước thiết bị
- Có giá đỡ:
- 14.02 x 12.30 x 3.00 cm
- (5.52 x 4.84 x 1.18 in.)
- Không có giá đỡ:
- 13.60 x 10.10 x 2.90 cm
- (5.35 x 3.98 x 1.14 in.)
Ghi chú
- VE814AR-AT hỗ trợ Ethernet, VE814AR-ATA không hỗ trợ Ethernet.
