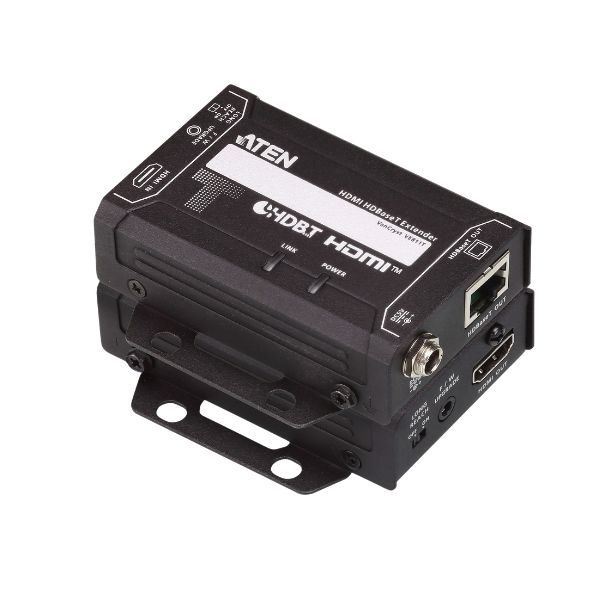

Bộ mở rộng HDBaseT HDMI ATEN VE811 đảm bảo truyền tín hiệu HDMI 4K tối ưu lên đến 100 m thông qua một cáp Cat 5e/6/6a hoặc ATEN 2L-2910 Cat 6. Ngoài ra, với sự hỗ trợ cho Chế độ tầm xa, nó mở rộng tín hiệu HDMI @ 1080p lên đến 150 m thông qua một cáp Cat 5e/6 duy nhất. VE811 đáp ứng các tính năng đặc điểm kỹ thuật HDMI bao gồm 3D, Deep Color, HD lossless định dạng âm thanh và truyền qua CEC. Ngoài ra, nó còn hỗ trợ âm thanh Dolby Digital 7.1 ch và DTS HD.
Đẩy công nghệ và thiết kế đến giới hạn, thiết kế nhỏ gọn giúp VE811 dễ dàng gắn ở bất kỳ vị trí nào. Được thiết kế cho các xu hướng kỹ thuật số ngày nay, VE811 lý tưởng cho các phòng họp hoặc bất kỳ cài đặt nào yêu cầu video HDMI chất lượng cao được mở rộng cho khoảng cách lớn.
Nội dung gói hàng
- 1x Máy phát HDMI HDBaseT HDMI VE811T

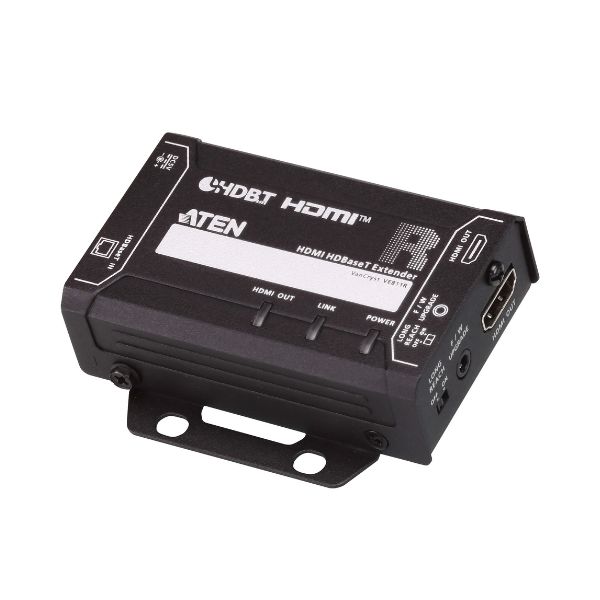

- 1x Bộ thu HDMI HDBaseT VE811R
- Bộ chuyển đổi nguồn 2x
- 1x Hướng dẫn sử dụng
Các tính năng :
- Kết nối HDBaseT - mở rộng tín hiệu HDMI 4K lên đến 100m thông qua một cáp Cat 5e/6/6a hoặc ATEN 2L-2910 Cat 6 duy nhất
- Hỗ trợ HDBaseT Long Reach Mode - lên đến 150 m thông qua một cáp Cat 5e/6 duy nhất ở độ phân giải lên đến 1080p
- HDMI (3D, Màu sắc sâu, 4K)
- Tương thích với HDCP 2.2
- Hỗ trợ độ phân giải lên đến 4K và 1080p
- Điều khiển điện tử tiêu dùng (CEC) cho phép các thiết bị HDMI được kết nối với nhau giao tiếp và phản hồi với một điều khiển từ xa duy nhất
- Hỗ trợ định dạng màn hình rộng
- Cắm và chạy - không cần phần mềm
- Tích hợp bảo vệ ESD 8 kV / 15 kV
- Giá đỡ có thể gắn
Thông số kỹ thuật:
Đầu vào video
- VE811T:
- 1 x HDMI Type A Female (Đen)
- Trở kháng: 100Ω
- Khoảng cách tối đa: 3m
- VE811R: Không có
Đầu ra video
- VE811R:
- 1 x HDMI Type A Female (Đen)
- Trở kháng: 100Ω
- Khoảng cách tối đa: 3m
- VE811T: Không có
Video
- Tốc độ dữ liệu tối đa: 10.2Gbps (3.4Gbps mỗi làn)
- Đồng hồ Pixel tối đa: 340 MHz
- Hỗ trợ:
- HDMI 3D
- Deep Color
- 4K
- HDCP 2.2
- CEC (Consumer Electronics Control)
Độ phân giải & khoảng cách truyền
- Hỗ trợ truyền:
- 4K @ 70m qua cáp Cat 5e/6
- 4K @ 100m qua Cat 6a hoặc cáp ATEN 2L-2910 Cat6
- 1080p @ 100m qua Cat 5e/6/6a
- Chuẩn 4K hỗ trợ:
- 4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0)
- 4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
Âm thanh
- VE811T:
- Đầu vào: 1 x HDMI Type A Female (Đen)
- VE811R:
- Đầu ra: 1 x HDMI Type A Female (Đen)

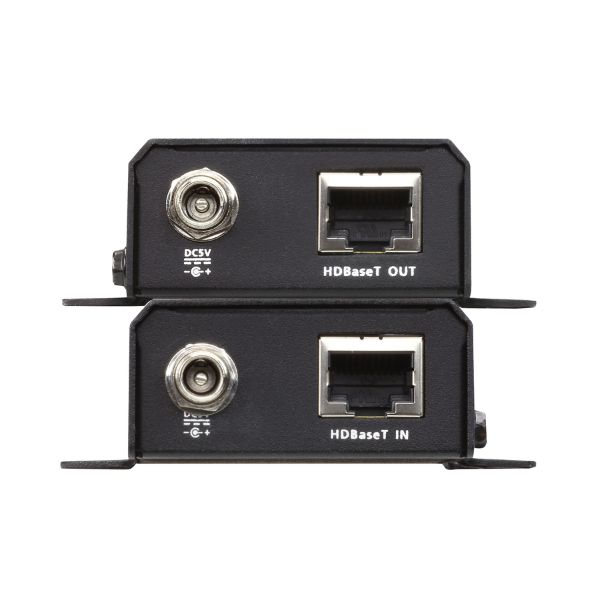

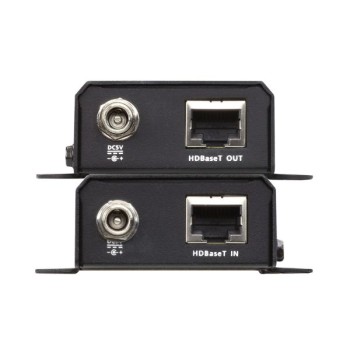

Kết nối
- Kết nối thiết bị:
- 1 x RJ-45 Female trên cả VE811T và VE811R
- Nâng cấp firmware:
- 1 x Mini Stereo Jack Female (Đen)
- Nguồn:
- 1 x DC Jack có khóa (Đen)

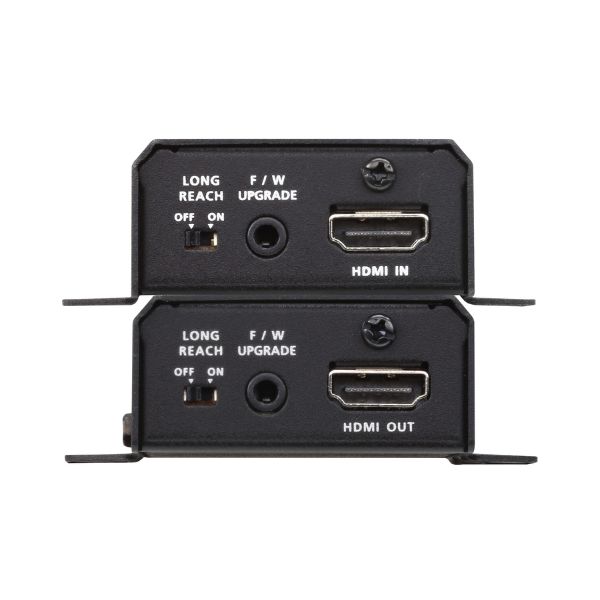

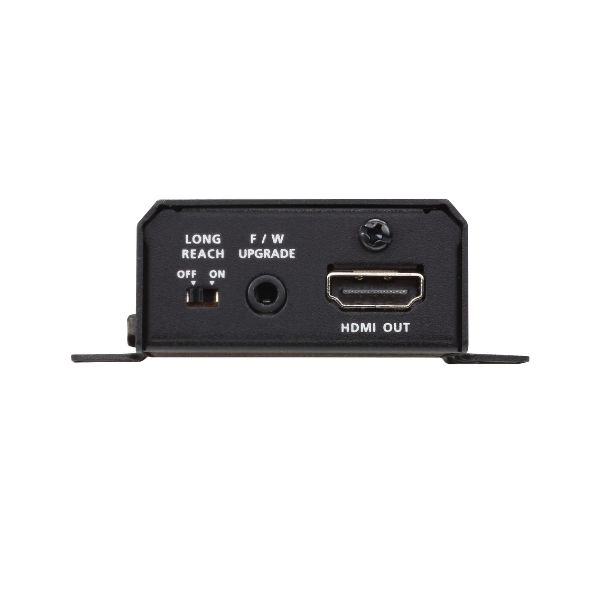

Công tắc
- Công tắc chế độ truyền xa:
- 1 x công tắc trượt ON/OFF trên cả VE811T và VE811R
Công suất tiêu thụ
Lưu ý:
• Watts thể hiện mức tiêu thụ điện năng điển hình khi không tải ngoài
• BTU/h thể hiện mức tiêu thụ điện năng khi thiết bị hoạt động tối đa
Môi trường hoạt động
- Nhiệt độ hoạt động: 0°C ~ 40°C
- Nhiệt độ lưu trữ: -20°C ~ 60°C
- Độ ẩm: 0 – 80% RH, không ngưng tụ
Thiết kế vật lý
- Vỏ kim loại chắc chắn
- Trọng lượng:
- VE811R: 0.17kg (0.37 lb)
- VE811T: 0.16kg (0.35 lb)
Kích thước thiết bị
- Có giá đỡ:
- 8.64 x 7.30 x 2.47 cm
- (3.4 x 2.87 x 0.97 inch)
- Không có giá đỡ:
- 8.20 x 5.20 x 2.37 cm
- (3.23 x 2.05 x 0.93 inch)
Độ phân giải đầu vào hỗ trợ
- 640 x 480 @ 60/67/72/75Hz
- 720 x 400 @ 70Hz
- 800 x 600 @ 56/60/72/75Hz
- 1024 x 768 @ 60/70/75Hz
- 1280 x 800 @ 60Hz
- 1280 x 1024 @ 60/75Hz
- 1400 x 1050 @ 60Hz
- 1440 x 900 @ 60Hz
- 1600 x 1200 @ 60Hz
- 1680 x 1050 @ 60Hz
- 1920 x 1080 @ 60Hz
- 1920 x 1200 @ 60Hz
Độ phân giải video hỗ trợ
- 480p / 576p
- 720p 50/60Hz
- 1080i 50/60Hz
- 1080p 24/25/30/50/60Hz
- 3840 x 2160p 24/25/30Hz
- 3840 x 2160p 50/60Hz (4:2:0)
- 4096 x 2160p 24/25/30Hz
- 4096 x 2160p 50/60Hz (4:2:0)
