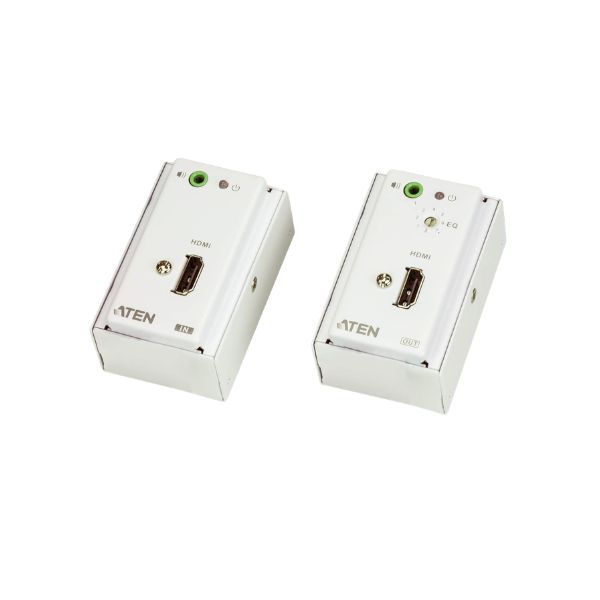

VE807 ATEN - Bộ mở rộng HDMI/Audio Cat 5 với MK Wall Plate (1080p @ 40m)

Bộ mở rộng VE807 HDMI/Audio Cat 5 với MK Wall Plate được thiết kế để được gắn thuận tiện trong hộp nối một băng đảng cho Vương quốc Anh, Singapore, Hồng Kông và các thị trường khác áp dụng hộp nối loại MK. Nó mở rộng HDMI và tín hiệu âm thanh lên đến 60 mét qua cáp Cat 5e/6 và hỗ trợ các định dạng màn hình rộng đảm bảo chất lượng video tuyệt vời.

VE807 có thể được cấp nguồn ở phía Máy phát hoặc Máy thu và cáp Cat 5e/6 thứ hai được sử dụng để truyền tín hiệu nguồn, bỏ qua EDID thực sự và xác thực khóa HDCP. Thiết kế tấm tường nhỏ gọn của VE807 giúp loại bỏ các dây cáp cồng kềnh cho phép lắp đặt gọn gàng và thuận tiện. Do đó, nó là một giải pháp hoàn hảo cho các phòng chức năng, bảo tàng và bất kỳ môi trường nào yêu cầu thiết bị hoặc hệ thống cáp phải được giữ kín tầm nhìn của công chúng.

Nội dung gói hàng

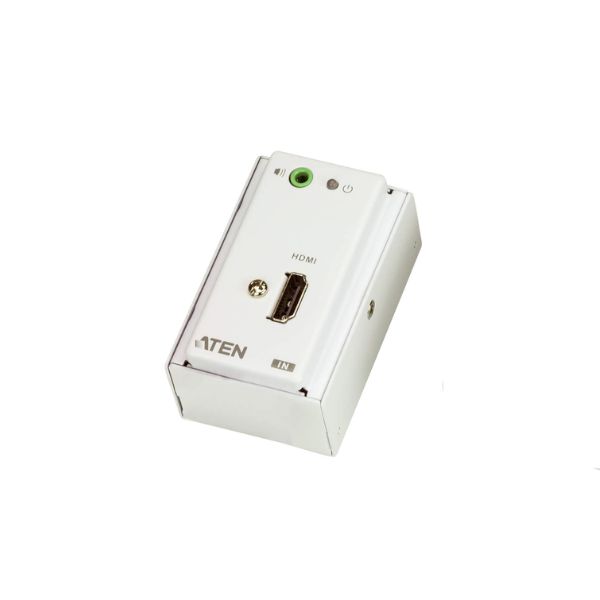

• 1x VE807 HDMI/Audio Cat 5 Transmitter với tấm tường MK

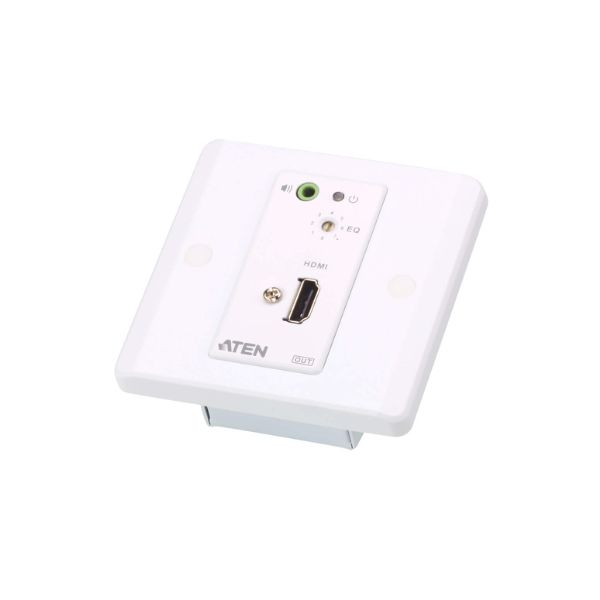

• 1x VE807 HDMI/Audio Cat 5 Receiver với MK Wall Plate
• 1x Đầu nối khối đầu cuối
• 1x Bộ chuyển đổi nguồn
• 2x Vỏ tấm treo tường loại MK
• 8x Nắp vít
• 1x Bộ vít
• 1x Hướng dẫn sử dụng

Các tính năng :

• Sử dụng hai cáp Cat 5e/6 để kết nối các thiết bị cục bộ và từ xa - một để truyền tín hiệu video và âm thanh, và cáp còn lại được sử dụng để truyền tín hiệu nguồn, bỏ qua EDID thực tế và xác thực khóa HDCP*
• Được cấp nguồn từ xa từ phía máy phát hoặc phía máy thu**
• Mở rộng khoảng cách giữa nguồn HDMI và màn hình
• Hỗ trợ chất lượng video vượt trội lên đến 1080p @ 60 Hz ở khoảng cách 40 m; 1080i @ 60 Hz ở khoảng cách 60 m
• Được thiết kế để gắn trong hộp nối một băng đảng cho Vương quốc Anh, Singapore, Hồng Kông và các thị trường khác áp dụng hộp nối loại MK.
• HDMI (3D, Deep Color); Tương thích với HDCP
• Hỗ trợ điều chỉnh cân bằng 8 phân đoạn thông qua công tắc
• Hỗ trợ các định dạng màn hình rộng
• Hỗ trợ cắm nóng
• Hỗ trợ âm thanh nổi
• Bảo vệ ESD 8KV/ 15 KV tích hợp
• Cắm và chạy mà không cần cài đặt phần mềm
• Đèn LED chỉ báo nguồn điện / trạng thái kết nối

Thông số kỹ thuật:

Đầu vào video

• VE807R: Không có
• VE807T:
  • 1 x HDMI Type A Female (Đen)
  • Trở kháng: 100Ω
  • Khoảng cách tối đa: 3m

Đầu ra video

• VE807R:
  • 1 x HDMI Type A Female (Đen)
  • Trở kháng: 100Ω
  • Khoảng cách tối đa: 3m
• VE807T: Không có

Video

• Tốc độ dữ liệu tối đa: 6.75 Gbps (2.25 Gbps mỗi làn)
• Đồng hồ Pixel tối đa: 225 MHz
• Hỗ trợ HDMI 3D, Deep Color
• Tương thích HDCP
• Độ phân giải / khoảng cách tối đa:
  • 1080p @ 40m
  • 1080i @ 60m

Âm thanh

• VE807R:
  • Đầu ra: 1 x HDMI Type A Female (Đen)
• VE807T:
  • Đầu vào: 1 x HDMI Type A Female (Đen)

Nguồn & kết nối

• Cả VE807R và VE807T đều sử dụng:
  • 1 x Khối đầu cuối nguồn (Màu xanh)
• Công suất tiêu thụ:
  • VE807R: DC9V – 0.81W – 4 BTU/h
  • VE807T: DC9V – 1.35W – 6 BTU/h

Lưu ý:
• Watts thể hiện mức tiêu thụ điện năng điển hình khi không tải ngoài
• BTU/h thể hiện mức tiêu thụ điện năng khi thiết bị hoạt động tối đa

Môi trường hoạt động

• Nhiệt độ hoạt động: 0°C ~ 50°C
• Nhiệt độ lưu trữ: -20°C ~ 60°C
• Độ ẩm: 0 – 80% RH, không ngưng tụ

Thiết kế vật lý

• Vỏ kim loại chắc chắn
• Trọng lượng: 0.18kg (0.4 lb) mỗi thiết bị

Kích thước thiết bị

• Kích thước thân máy:
  • 6.86 x 4.44 x 4.00 cm
  • (2.7 x 1.75 x 1.57 inch)
• Kích thước mặt Wall Plate:
  • 8.60 x 8.60 x 1.60 cm
  • (3.39 x 3.39 x 0.63 inch)

Đóng gói

• Quy cách thùng carton: 5 bộ / thùng

Ghi chú

• Đối với các sản phẩm gắn rack, kích thước vật lý được hiển thị theo định dạng L x W x H.

Sơ đồ:
