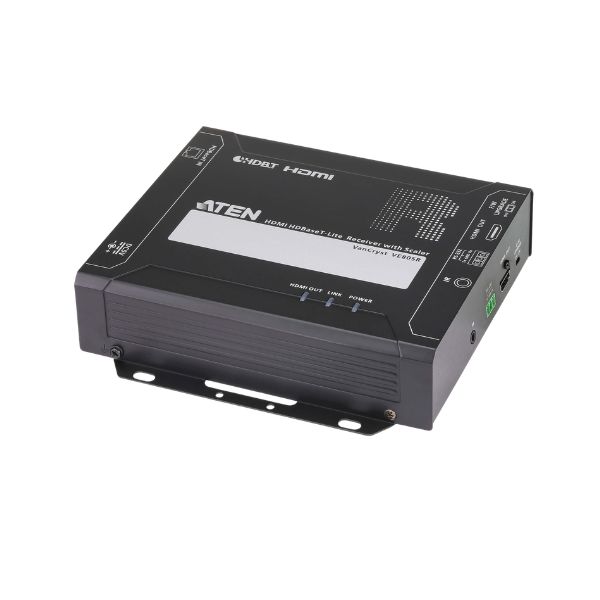

Bộ thu VE805R HDMI HDBaseT-Lite có Scaler có thể được kết hợp với các sản phẩm ATEN HDMI HDBaseT để mở rộng màn hình HDMI lên đến 60 m từ thiết bị nguồn HDMI bằng cáp Cat 5e/6 đơn hoặc lên đến 70 m qua cáp Cat 6a.
Với bộ chia tỷ lệ tích hợp, VE805R hỗ trợ chia tỷ lệ hiển thị các độ phân giải video khác nhau. Khi kết hợp với Bảng đầu ra ATEN VM8514 HDBaseT, nó hỗ trợ tích hợp tường video và các chức năng Seamless Switch™. Ngoài ra, VE805R được trang bị truyền tín hiệu RS-232 và IR, cho phép điều khiển các kênh RS-232 và IR từ từ xa đến thiết bị cục bộ hoặc từ cục bộ đến thiết bị từ xa, để điều khiển hai chiều nguồn hoặc thiết bị hiển thị.
Nội dung gói hàng
- 1x Bộ thu VE805R HDMI HDBaseT-Lite với Scaler
- 1x Bộ chuyển đổi nguồn
- 1x Máy phát hồng ngoại
- 1x Bộ thu hồng ngoại
- 1x Khối đầu cuối
- 1x Hướng dẫn sử dụng
Các tính năng :
- Kết nối HDBaseT - mở rộng kết nối giữa các đầu ra VM8514 HDBaseT và màn hình HDMI trên một khoảng cách dài thông qua cáp Cat 5e/6/6a đơn
- HDBaseT Anti-jamming - chống nhiễu tín hiệu trong quá trình truyền video chất lượng cao bằng công nghệ HDBaseT
- Kênh RS-232 hai chiều1 - cho phép bạn kết nối với thiết bị đầu cuối nối tiếp hoặc thiết bị nối tiếp, chẳng hạn như màn hình cảm ứng và máy quét mã vạch
- Scaler - có chức năng chia tỷ lệ để tích hợp tường video liền mạch với các định dạng đầu ra khác nhau
- Seamless Switch™ - chuyển đổi gần bằng không giây cung cấp các luồng video liên tục, chuyển đổi thời gian thực và truyền tín hiệu ổn định2
- Video Wall - có các cấu hình Video Wall có thể định cấu hình có sẵn cho bố cục màn hình tùy chỉnh thông qua GUI web điểm và nhấp đơn giản2
- Kênh hồng ngoại hai chiều - truyền hồng ngoại được xử lý theo một hướng tại một thời điểm3
- Có thể gắn trên giá đỡ
Thông số kỹ thuật:

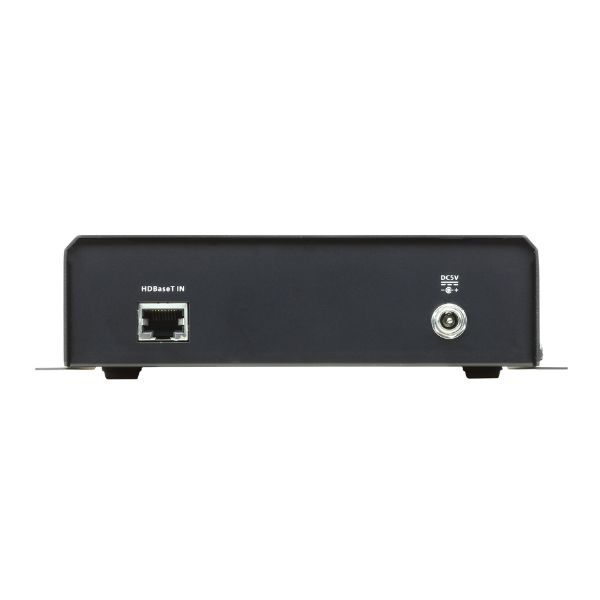

- Đầu vào video:
- 1 x RJ-45 Female (màu bạc)
- Trở kháng: 100 Ω

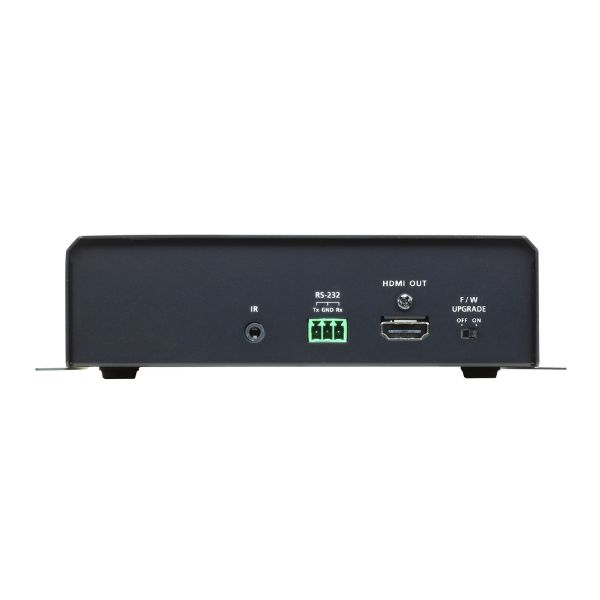

- Đầu ra video:
- 1 x HDMI Type-A Female (màu đen)
- Trở kháng: 100 Ω
- Khoảng cách tối đa: 3 m
- Thông số video:
- Băng thông dữ liệu tối đa: 6.75 Gbps (2.25 Gbps mỗi lane)
- Pixel Clock tối đa: 225 MHz
- Hỗ trợ HDMI 3D, Deep Color
- Tương thích HDCP 1.4
- Tương thích HDBaseT
- Độ phân giải / Khoảng cách hỗ trợ:
- 1080p@60m với cáp Cat 5e/6
- 1080p@70m với cáp Cat 6a
- Điều khiển RS-232:
- 1 x Captive Screw Connector, 3 cực
- Hồng ngoại IR:
- 1 x Mini Stereo Jack Female (màu đen)
- Kết nối nguồn:
- 1 x Jack nguồn DC (màu bạc)
- Công tắc:
- 1 x Công tắc trượt nâng cấp firmware
- Mức tiêu thụ điện năng:
- Ghi chú công suất:
- Giá trị Watts thể hiện mức tiêu thụ điện năng thông thường khi không tải ngoài.
- Giá trị BTU/h thể hiện mức tiêu thụ điện năng khi thiết bị hoạt động tối đa.
- Môi trường hoạt động:
- Nhiệt độ hoạt động: 0°C đến 50°C
- Nhiệt độ lưu trữ: -20°C đến 60°C
- Độ ẩm: 0 – 80% RH, không ngưng tụ
- Đặc tính vật lý:
- Chất liệu vỏ: Kim loại
- Trọng lượng: 0,81 kg (1,78 lb)
- Kích thước (DxRxC):
- 17,74 x 16,92 x 4,20 cm
- 6,98 x 6,66 x 1,65 inch
- Lưu ý:
- Với một số sản phẩm gắn rack, kích thước vật lý tiêu chuẩn được thể hiện theo định dạng Dài x Rộng x Cao (LxWxH).
