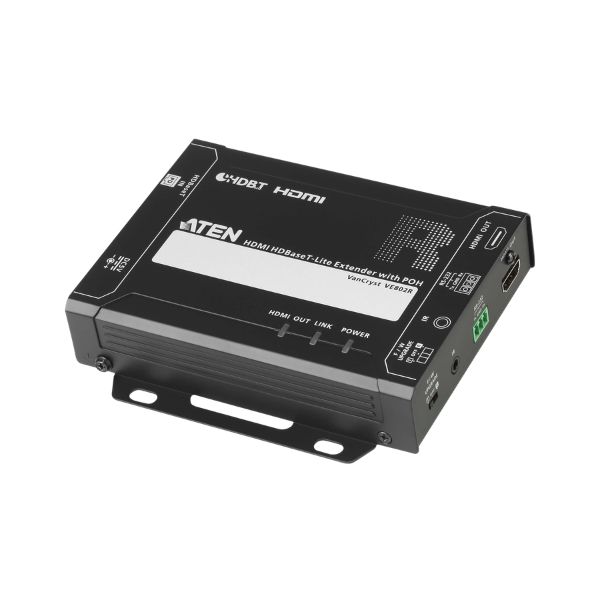

VE802R ATEN - Bộ thu HDMI HDBaseT-Lite với PoH (4K@40m) (HDBaseT Class B) (PoH PD)

Bộ thu VE802R HDMI HDBaseT-Lite kết nối với các máy phát HDBaseT* để mở rộng tín hiệu lên đến 70m từ nguồn bằng cách sử dụng một cáp Cat 5e/6/6a. Nó hỗ trợ truyền tín hiệu RS-232 và IR, cho phép bạn điều khiển thiết bị nguồn HDMI từ thiết bị từ xa (VE802R) đồng thời cấp quyền truy cập vào thiết bị hiển thị HDMI từ thiết bị cục bộ (VE802T). Tín hiệu hồng ngoại cũng có thể được mở rộng theo cả hai hướng. VE802R tương thích với HDMI (3D, Deep Color, 4k) và HDCP. VE802R hoàn hảo cho trung tâm giải trí kỹ thuật số hoặc bất kỳ cài đặt nào yêu cầu chất lượng video vượt trội.

Nội dung gói hàng

• 1x Bộ thu HDMI HDBaseT-Lite VE802R với PoH
• 1x Bộ chuyển đổi nguồn
• 1x Bộ thu hồng ngoại
• 1x Khối đầu cuối
• 1x Hướng dẫn sử dụng

Các tính năng :

• Kết nối HDBaseT - mở rộng kết nối HDMI trên một khoảng cách xa thông qua một cáp Cat 5e/6/6a
• Chất lượng video vượt trội - lên đến 4K@35m (Cat 5e/6) / 40m (Cáp Cat 6a hoặc ATEN 2L-2910 Cat 6)
• HDBaseT Chống nhiễu - chống nhiễu tín hiệu trong quá trình truyền video chất lượng cao bằng công nghệ HDBaseT
• PoH (Nguồn qua HDBaseT) - cung cấp năng lượng từ Máy phát đến Máy thu trên một khoảng cách dài thông qua một cáp Cat 5e/6/6a
• Kênh RS-232 hai chiều - cho phép bạn kết nối với các thiết bị đầu cuối nối tiếp hoặc thiết bị nối tiếp, chẳng hạn như màn hình cảm ứng và máy quét mã vạch
• Kênh hồng ngoại hai chiều - truyền hồng ngoại được xử lý theo một hướng tại một thời điểm
• Giá đỡ- Có thể gắn

Thông số kỹ thuật:

• Đầu ra video:
  • 1 x HDMI Type-A Female (màu đen)
  • Trở kháng: 100 Ω
  • Khoảng cách tối đa: 3 m
• Thông số video:
  • Băng thông dữ liệu tối đa: 10.2 Gbps (3.4 Gbps mỗi lane)
  • Pixel Clock tối đa: 340 MHz
  • Hỗ trợ HDMI (3D, Deep Color, 4K)
  • Tương thích HDCP 2.2
  • Hỗ trợ CEC (Consumer Electronics Control)
• Độ phân giải / Khoảng cách hỗ trợ:
  • 4K@35m với cáp Cat 5e/6
  • 4K@40m với cáp Cat 6a hoặc ATEN 2L-2910 Cat6
  • 1080p@60m với cáp Cat 5e/6
  • 1080p@70m với cáp Cat 6a hoặc ATEN 2L-2910 Cat6
• Chuẩn 4K hỗ trợ:
  • 4096 x 2160 / 3840 x 2160 @60Hz (4:2:0)
  • 4096 x 2160 / 3840 x 2160 @30Hz (4:4:4)
• Âm thanh đầu ra:
  • 1 x HDMI Type-A Female (màu đen)

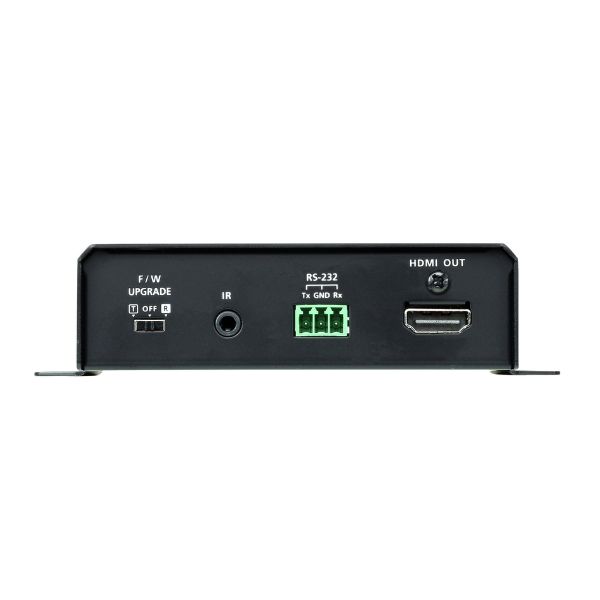

• Điều khiển RS-232:
  • 1 x Terminal Block 3 cực
  • Baud rate: 19200
  • Data bit: 8
  • Stop bit: 1
  • Không parity và flow control
• Hồng ngoại IR:
  • 1 x Mini Stereo Jack Female (màu đen)

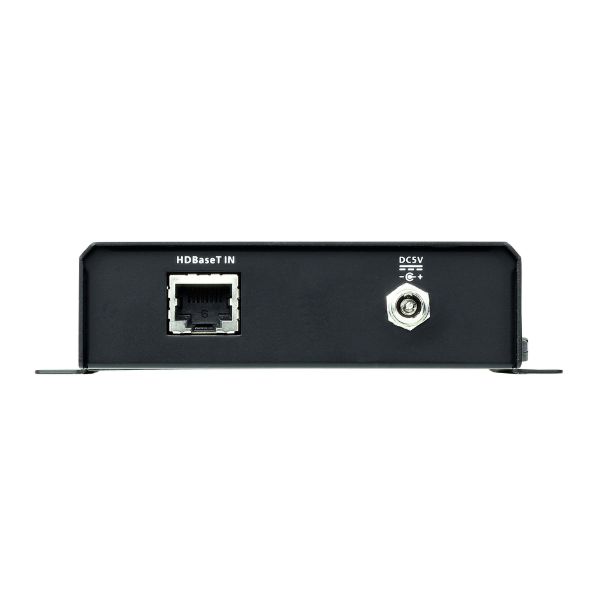

• Kết nối thiết bị:
  • 1 x RJ-45 Female
• Nguồn cấp:
  • 1 x Jack nguồn DC màu đen có khóa
  • Hoặc 1 x RJ-45 hỗ trợ PoH (Power over HDBaseT)
• Mức tiêu thụ điện năng:
  • DC5V: 4.37W
  • PoH: 5.46W
  • 20 ~ 25 BTU/h
• Ghi chú công suất:
  • Giá trị Watts thể hiện mức tiêu thụ điện năng thông thường khi không tải ngoài.
  • Giá trị BTU/h thể hiện mức tiêu thụ điện năng khi thiết bị hoạt động tối đa.
• Môi trường hoạt động:
  • Nhiệt độ hoạt động: 0°C đến 50°C
  • Nhiệt độ lưu trữ: -20°C đến 60°C
  • Độ ẩm hoạt động: 0 – 80% RH, không ngưng tụ
• Đặc tính vật lý:
  • Chất liệu vỏ: Kim loại
  • Trọng lượng: 0,46 kg (1,01 lb)
• Kích thước có giá đỡ (DxRxC):
  • 14,04 x 12,30 x 3,00 cm
  • 5,53 x 4,84 x 1,18 inch
• Kích thước không có giá đỡ (DxRxC):
  • 13,60 x 10,10 x 2,90 cm
  • 5,35 x 3,98 x 1,14 inch

Sơ đồ:
