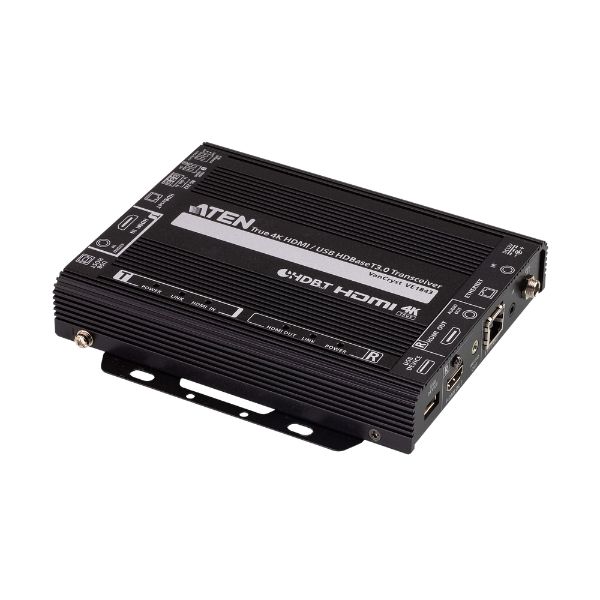

VE1843 là bộ thu phát video đầu tiên của ATEN và tích hợp các chức năng của máy phát và máy thu thành một đơn vị. Sự kết hợp này cho phép người dùng dễ dàng định cấu hình thiết bị thành máy phát hoặc máy thu tùy thuộc vào giải pháp AV của họ và tận hưởng việc triển khai linh hoạt hơn và sử dụng hiệu quả hơn với các công tắc ma trận video, bộ chia video, v.v.
Được thiết kế với công nghệ HDBaseT 3.0, VE1843 không chỉ mở rộng tín hiệu không nén True 4K lên đến 100 m qua một cáp Cat 6a duy nhất (cáp U/FTP Cat 6a được chứng nhận HDBaseT 3* / cáp ATEN 2L-29330 Cat 6a) với độ trễ bằng không mà còn truyền tín hiệu IR, RS-232, Ethernet, âm thanh độc lập và USB với các tiêu chuẩn HDBaseT mới nhất. Để truyền tín hiệu HDMI ổn định, VE1843 đảm bảo hình ảnh chất lượng cao và phần mở rộng đáng tin cậy bằng cách hỗ trợ HDCP 2.3, 3D, Deep Color, HDR, HDR 10+ và Dolby Vision. Ngoài ra, VE1843 được trang bị các chức năng nhúng / khử nhúng âm thanh HDMI, cho phép người dùng linh hoạt điều chỉnh các kết hợp âm thanh / video phù hợp dựa trên các môi trường khác nhau. Để đảm bảo hoạt động không ngừng, thiết kế tản nhiệt vây không quạt ngăn ngừa quá nóng và do đó nâng cao độ tin cậy của nó.
Được trao quyền bởi những lợi ích trên, VE1843 làm tăng tiềm năng của các ứng dụng AV đồng thời hợp lý hóa các cài đặt phức tạp. Điều này làm cho VE1843 trở thành một giải pháp lý tưởng cho phòng hội nghị, khán phòng, giảng đường, bảo tàng, phòng triển lãm và bất cứ nơi nào khác yêu cầu truyền tải chất lượng cao và ứng dụng dễ sử dụng.
Các tính năng:
- Mở rộng tín hiệu True 4K HDMI không nén lên đến 100 m qua một cáp Cat 6a duy nhất (cáp Cat 6a U/ FTP được chứng nhận HDBaseT 3.0* / cáp ATEN 2L-29330 Cat 6a) với độ trễ bằng không
- Linh hoạt để triển khai - có thể được cấu hình như một máy phát hoặc máy thu tùy thuộc vào giải pháp AV
- Tuân thủ các tiêu chuẩn HDBaseT 3.0 - truyền video chất lượng cao, hồng ngoại toàn dải, RS-232 hai chiều, Gigabit Ethernet, âm thanh nổi độc lập và bỏ qua kênh tín hiệu USB 2.0
- HDMI (3D, Deep Color, 4K/60Hz); Tuân thủ HDCP 2.3
- Chất lượng video vượt trội - lên đến 4096 x 2160 @ 60 Hz (4:4:4); hỗ trợ HDR, HDR+, Dolby Vision
- Hỗ trợ các chức năng nhúng / gỡ bỏ âm thanh HDMI
- Hỗ trợ đầu ra cục bộ HDMI
- Tuân thủ tiêu chuẩn USB 2.0 cho một loạt các thiết bị ngoại vi USB tương thích
- Đèn LED chỉ báo trạng thái tín hiệu HDBaseT và HDMI để nhận dạng dễ dàng hơn
- Vỏ tản nhiệt không quạt - nâng cao độ bền và độ tin cậy bằng cách ngăn quá nóng, trục trặc quạt và tiếng ồn
- Hỗ trợ tốc độ làm mới cực cao lên đến 240 Hz cho màn hình được kết nối
- Phần mềm có thể nâng cấp
- Bảo vệ ESD 8KV / 15KV tích hợp
- Cắm và chạy
- Có thể gắn trên giá đỡ
Thông số kỹ thuật:
- Đầu vào video:
- 1 x HDMI Type-A Female (màu đen)
- Trở kháng: 100 Ω
- Khoảng cách tối đa: 5 m
- Đầu ra video:
- 1 x HDMI Type-A Female (màu đen)
- Trở kháng: 100 Ω
- Khoảng cách tối đa: 5 m
- Thông số video:
- Băng thông dữ liệu tối đa: 18 Gbps (6 Gbps mỗi lane)
- Pixel Clock tối đa: 600 MHz
- Hỗ trợ HDMI (3D, Deep Color, 4K/60Hz) và 4K HDR
- Tương thích HDCP 2.2 / 2.3
- Hỗ trợ CEC (Consumer Electronics Control)
- Lưu ý: tín hiệu CEC chỉ truyền từ bộ phát đến bộ thu, không hỗ trợ đầu ra cục bộ
- Độ phân giải tối đa:
- 4096 x 2160 @60Hz (4:4:4)
- 3840 x 2160 @60Hz (4:4:4)
- Khoảng cách truyền tín hiệu:
- True 4K x 2K @60Hz (4:4:4) lên đến 100m
- Sử dụng cáp HDBaseT3 Cat 6a U/FTP được chứng nhận hoặc cáp HDBaseT ATEN
- 1080p lên đến 150m ở chế độ Long Reach
- Hỗ trợ cáp Cat 6 / 6a trở lên
- Âm thanh đầu vào:
- 1 x HDMI Type-A Female (màu đen)
- 1 x Stereo Audio (Mini Stereo Jack Female, màu xanh lá)
- Âm thanh đầu ra:
- 1 x HDMI Type-A Female (màu đen)
- 1 x Stereo Audio (Mini Stereo Jack Female, màu xanh lá)
- Kết nối thiết bị:
- Nguồn cấp:
- 1 x Jack nguồn DC màu đen có khóa
- Điều khiển RS-232:
- 1 x Terminal Block 3 cực
- Baud rate: 19200
- Data bit: 8
- Stop bit: 1
- Không parity và flow control
- Kênh IR:
- 1 x Mini Stereo Jack Female (2 chiều, màu đen)
- Hỗ trợ truyền toàn dải 30KHz ~ 56KHz
- Kênh Ethernet:

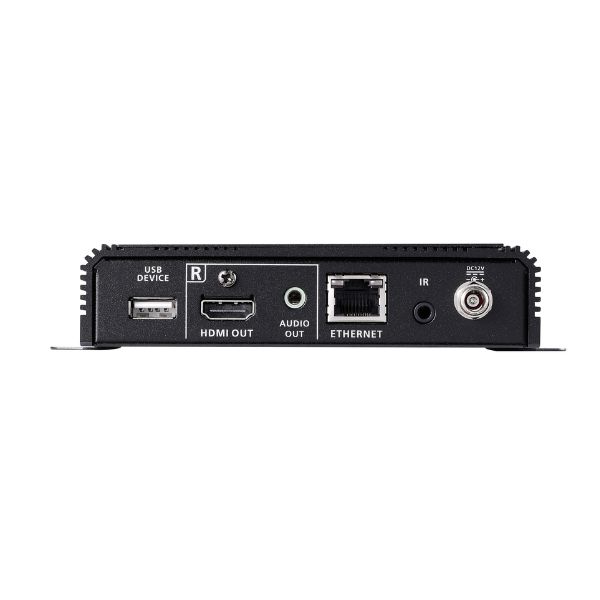

- Kênh USB:
- 1 x USB 2.0 Type-B Female (Host, màu trắng)
- 1 x USB 2.0 Type-A Female (Device, màu trắng)
- Băng thông truyền dữ liệu lên đến 300 Mbps
- Mức tiêu thụ điện năng:
- Ghi chú công suất:
- Giá trị Watts thể hiện mức tiêu thụ điện năng thông thường khi không tải ngoài.
- Giá trị BTU/h thể hiện mức tiêu thụ điện năng khi thiết bị hoạt động tối đa.

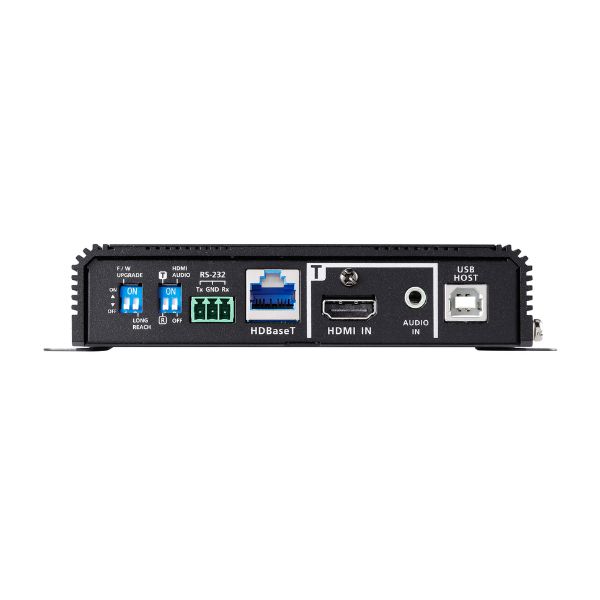

- Công tắc điều khiển:
- 1 x công tắc trượt chọn TX (Transmitter) / RX (Receiver)
- 1 x công tắc trượt bật/tắt nhúng âm thanh HDMI
- 1 x công tắc trượt bật/tắt nâng cấp firmware
- 1 x công tắc trượt bật/tắt chế độ Long Reach

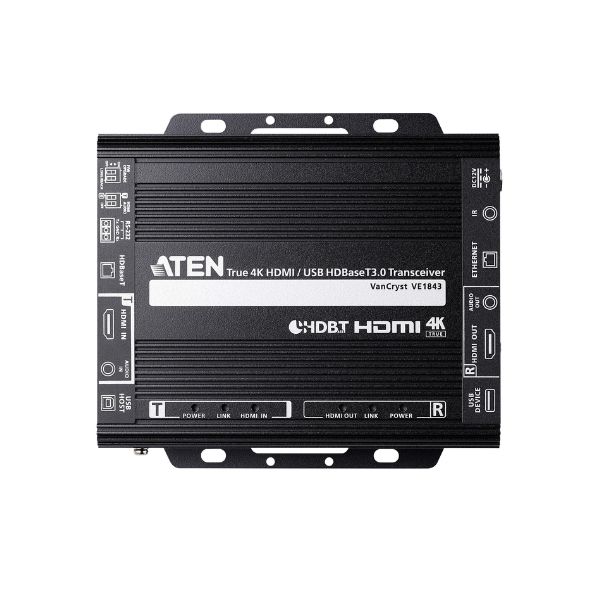

- Đèn LED trạng thái:
- Nguồn:
- 1 x TX LED (xanh lá)
- 1 x RX LED (xanh lá)
- Lưu ý: LED TX/RX hiển thị vai trò hoạt động của VE1843
- Liên kết:
- 1 x TX Link LED (cam)
- 1 x RX Link LED (cam)
- Video:
- 1 x RX HDMI OUT LED (cam)
- 1 x TX HDMI IN LED (cam)
- Môi trường hoạt động:
- Nhiệt độ hoạt động: 0°C đến 40°C
- Nhiệt độ lưu trữ: -20°C đến 60°C
- Độ ẩm hoạt động: 0 – 80% RH, không ngưng tụ
- Đặc tính vật lý:
- Chất liệu vỏ: Kim loại
- Trọng lượng: 0,64 kg (1,41 lb)
- Kích thước (DxRxC):
- 17,15 x 15,09 x 3,00 cm
- 6,75 x 5,94 x 1,18 inch
- Độ phân giải đầu vào hỗ trợ:
- 4096 x 2160p @24/25/30/50/60Hz
- 4096 x 2160p @50/60Hz (4:2:0)
- 3840 x 2160p @24/25/30/50/60Hz
- 3840 x 2400p @60Hz (4:4:4)
- 3840 x 2160p @50/60Hz (4:2:0)
- 2560 x 1440 @60Hz / 75Hz
- 1920 x 1200 @60Hz
- 1920 x 1200 Reduced Blanking @60Hz
- 1920 x 1080 @60/120/240Hz
- 1680 x 1050 @60Hz
- 1400 x 1050 @60Hz
- 1400 x 900 @60Hz
- 1280 x 1024 @60/75Hz
- 1280 x 800 @60Hz
- 1080p @24/25/30/50/60Hz
- 1080i @50/60Hz
- 1024 x 768 @60/70/75Hz
- 800 x 600 @56/60/72/75Hz
- 720p @50/60Hz
- 720 x 400 @70Hz
- 640 x 480 @60/67/72/75Hz
- 576p @50Hz (4:3 / 16:9)
- 480p @60Hz (4:3 / 16:9)
Sơ đồ:
Không có datasheet có sẵn.
