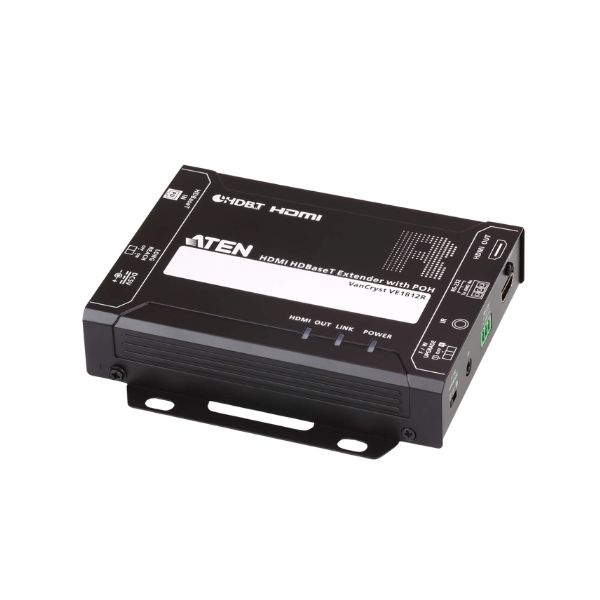

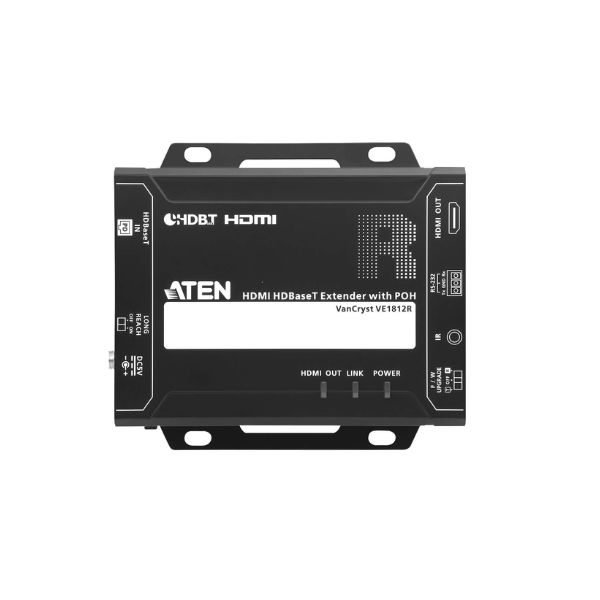

VE1812R có tính năng Power over HDBaseT (PoH) truyền năng lượng từ Tx đến Rx qua cáp Cat 5e / 6 / 6a mà không cần bất kỳ nguồn điện bổ sung nào. VE1812R hỗ trợ truyền tín hiệu RS-232 và IR, cho phép người dùng điều khiển thiết bị nguồn HDMI từ bộ thu (VE1812R) đồng thời truy cập thiết bị hiển thị HDMI từ bộ phát (VE1812T). Tín hiệu hồng ngoại cũng có thể được mở rộng theo cả hai hướng.
Bộ thu VE1812R HDMI HDBaseT với PoH tương thích với HDMI (3D, Deep Color, 4K) và HDCP. Khi truyền HDMI / 4K bằng cáp Cat 6a hoặc ATEN 2L-2910 Cat 6, khoảng cách tối đa có thể đạt tới 100 mét. Với chế độ tiếp cận dài được bật, VE1812R có thể mở rộng tín hiệu HDMI lên đến 150m @1080p. VE1812R hoàn hảo cho các lớp học kỹ thuật số, phòng hội nghị truyền hình, chơi game hoặc bất kỳ cài đặt nào đòi hỏi chất lượng video vượt trội.
Nội dung gói hàng
- 1x Bộ thu VE1812R HDMI HDBaseT với PoH
- 1x Bộ chuyển đổi nguồn
- Khối đầu cuối 1x RS-232
- 1x Hướng dẫn sử dụng
Các tính năng :
- Kết nối HDBaseT - mở rộng kết nối HDMI trên một khoảng cách xa thông qua một cáp Cat 5e / 6 / 6a
- Chất lượng video vượt trội:
– 4K lên đến 100 m trên cáp Cat 6a hoặc ATEN 2L-2910 Cat 6
– 1080p lên đến 150 m khi ở chế độ HDBaseT Long Reach Mode
- HDBaseT Chống nhiễu - chống nhiễu tín hiệu trong quá trình truyền video chất lượng cao bằng công nghệ HDBaseT
- PoH (Power over HDBaseT) - cung cấp năng lượng từ Máy phát đến Máy thu trên một khoảng cách dài thông qua một cáp Cat 5e / 6 / 6a

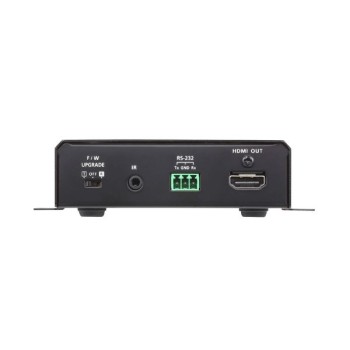

- Kênh RS-232 hai chiều - cho phép bạn kết nối với các thiết bị đầu cuối nối tiếp hoặc thiết bị nối tiếp, chẳng hạn như màn hình cảm ứng và máy quét mã vạch
- Kênh IR hai chiều - Phân phối giao thức IR hai chiều bằng một cổng IR; truyền IR được xử lý theo một hướng tại một thời điểm
- Giá đỡ- Có thể gắn
Thông số kỹ thuật:
- Đầu ra video:
- 1 x HDMI Type-A Female (màu đen)
- Trở kháng: 100 Ω
- Khoảng cách tối đa: 3 m
- Thông số video:
- Băng thông dữ liệu tối đa: 10.2 Gbps (3.4 Gbps mỗi lane)
- Pixel Clock tối đa: 340 MHz
- Hỗ trợ HDMI (3D, Deep Color, 4K)
- Tương thích HDCP 2.2
- Hỗ trợ CEC (Consumer Electronics Control)
- Độ phân giải / Khoảng cách hỗ trợ:
- 4K@70m với cáp Cat 5e/6
- 4K@100m với cáp Cat 6a hoặc ATEN 2L-2910 Cat6
- 1080p@100m với cáp Cat 5e/6/6a
- Chuẩn 4K hỗ trợ:
- 4096 x 2160 / 3840 x 2160 @60Hz (4:2:0)
- 4096 x 2160 / 3840 x 2160 @30Hz (4:4:4)
- Âm thanh đầu ra:
- 1 x HDMI Type-A Female (màu đen)
- Kết nối thiết bị:
- Nguồn cấp:
- 1 x Jack nguồn DC màu đen có khóa
- Hoặc 1 x RJ-45 hỗ trợ PoH (Power over HDBaseT)

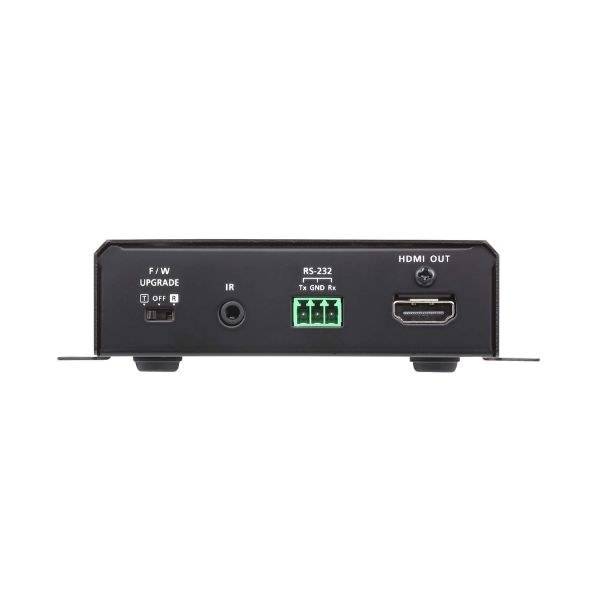

- Điều khiển RS-232:
- 1 x Terminal Block 3 cực
- Baud rate: 19200
- Data bit: 8
- Stop bit: 1
- Không parity và flow control
- Hồng ngoại (IR):
- 1 x Mini Stereo Jack Female (màu đen)
- Công tắc:
- 1 x công tắc trượt bật/tắt chế độ Long Reach
- 1 x công tắc trượt bật/tắt nâng cấp firmware
- Mức tiêu thụ điện năng:
- DC 5V: 4.26W (20 BTU/h)
- PoH: 5.33W (25 BTU/h)
- Ghi chú công suất:
- Giá trị Watts thể hiện mức tiêu thụ điện năng thông thường khi không tải ngoài.
- Giá trị BTU/h thể hiện mức tiêu thụ điện năng khi thiết bị hoạt động tối đa.
- Nhiệt độ hoạt động: 0°C đến 40°C
- Nhiệt độ lưu trữ: -20°C đến 60°C
- Độ ẩm hoạt động: 0 – 80% RH, không ngưng tụ
- Chất liệu vỏ: Kim loại
- Trọng lượng: 0,45 kg (0,99 lb)
- Kích thước có giá đỡ (DxRxC):
- 14,04 x 12,30 x 3,00 cm
- 5,53 x 4,84 x 1,18 inch
- Kích thước không có giá đỡ (DxRxC):
- 13,60 x 10,10 x 2,90 cm
- 5,35 x 3,98 x 1,14 inch
Sơ đồ:
Không có datasheet có sẵn.
