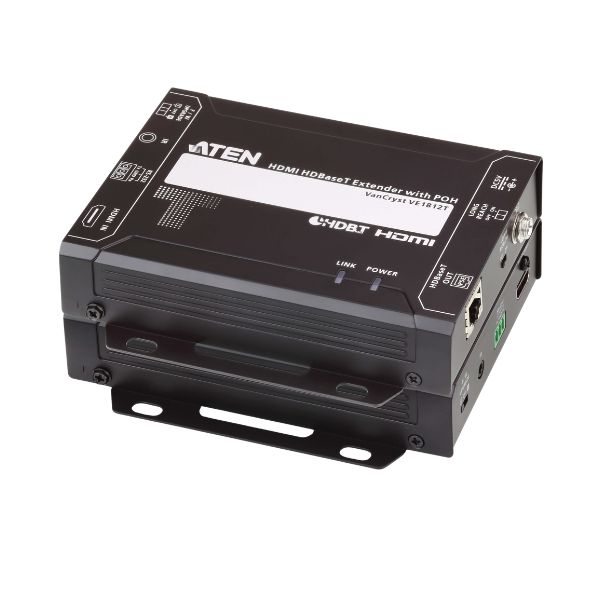

Bộ mở rộng VE1812 HDMI HDBaseT với PoH là giải pháp lý tưởng để kết nối thiết bị ở các vị trí từ xa lên đến 100m qua một cáp Cat 5e / 6 / 6a duy nhất. Với chế độ Long Reach Mode được bật, VE1812 có thể mở rộng tín hiệu HDMI lên đến 150m @1080p.
VE1812 hỗ trợ truyền tín hiệu RS-232 và IR, cho phép người dùng điều khiển thiết bị nguồn HDMI từ bộ thu (VE1812R) đồng thời truy cập thiết bị hiển thị HDMI từ bộ phát (VE1812T). Tín hiệu hồng ngoại cũng có thể được mở rộng theo cả hai hướng.
VE1812 có tính năng Power over HDBaseT (PoH) truyền năng lượng từ Tx đến Rx qua cáp Cat 5e / 6 / 6a mà không cần bất kỳ nguồn điện bổ sung nào. VE1812 tương thích với HDMI (3D, Deep Color, 4K) và HDCP. Khi truyền HDMI / 4K bằng cáp Cat 6a hoặc ATEN 2L-2910 Cat 6, khoảng cách tối đa có thể đạt tới 100 mét. VE1812 hoàn hảo cho các lớp học kỹ thuật số, phòng hội nghị truyền hình, chơi game hoặc bất kỳ cài đặt nào đòi hỏi chất lượng video vượt trội.
VE1812T – Bộ phát (Transmitter)
Đầu vào video:
1 x HDMI Type-A Female (màu đen)
Trở kháng: 100 Ω
Khoảng cách tối đa: 3 m
Đầu ra video: Không có
Âm thanh đầu vào:
1 x HDMI Type-A Female (màu đen)
Kết nối thiết bị:
1 x RJ-45 Female
Nguồn cấp:
1 x Jack nguồn DC màu đen có khóa

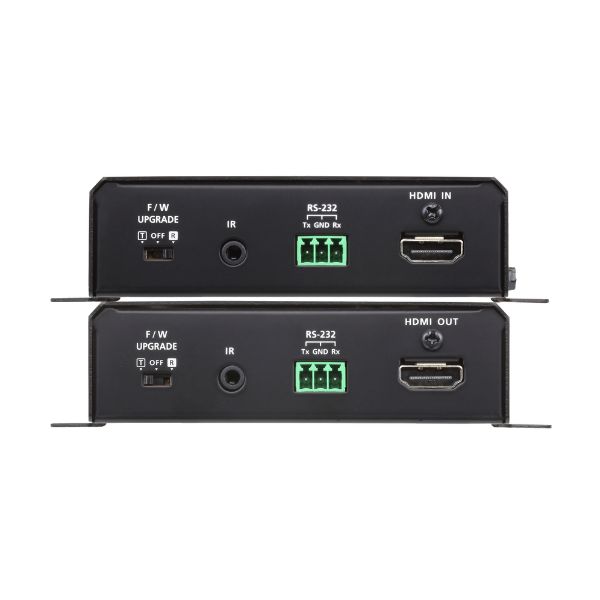

Điều khiển RS-232:
1 x Terminal Block 3 cực
Baud rate: 19200
Data bit: 8
Stop bit: 1
Không parity và flow control
Hồng ngoại (IR):
1 x Mini Stereo Jack Female (màu đen)

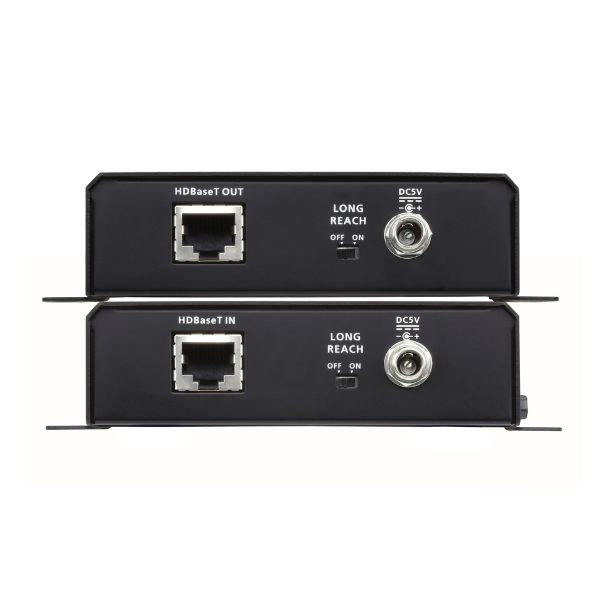

Công tắc:
1 x công tắc trượt bật/tắt chế độ Long Reach
1 x công tắc trượt bật/tắt nâng cấp firmware
Mức tiêu thụ điện năng:
DC 5V: 3.2W
15 BTU/h
VE1812R – Bộ nhận (Receiver)
Đầu vào video: Không có
Đầu ra video:
1 x HDMI Type-A Female (màu đen)
Trở kháng: 100 Ω
Khoảng cách tối đa: 3 m
Âm thanh đầu ra:
1 x HDMI Type-A Female (màu đen)
Kết nối thiết bị:
1 x RJ-45 Female
Nguồn cấp:
1 x Jack nguồn DC màu đen có khóa
Hoặc 1 x RJ-45 hỗ trợ PoH (Power over HDBaseT)
Điều khiển RS-232:
1 x Terminal Block 3 cực
Baud rate: 19200
Data bit: 8
Stop bit: 1
Không parity và flow control
Hồng ngoại (IR):
1 x Mini Stereo Jack Female (màu đen)
Công tắc:
1 x công tắc trượt bật/tắt chế độ Long Reach
1 x công tắc trượt bật/tắt nâng cấp firmware
Mức tiêu thụ điện năng:
DC 5V: 4.26W (20 BTU/h)
PoH: 5.33W (25 BTU/h)
Thông số video chung
Băng thông dữ liệu tối đa: 10.2 Gbps (3.4 Gbps mỗi lane)
Pixel Clock tối đa: 340 MHz
Hỗ trợ HDMI (3D, Deep Color, 4K)
Tương thích HDCP 2.2
Hỗ trợ CEC (Consumer Electronics Control)
Độ phân giải / Khoảng cách hỗ trợ:
4K@70m với cáp Cat 5e/6
4K@100m với cáp Cat 6a hoặc ATEN 2L-2910 Cat6
1080p@100m với cáp Cat 5e/6/6a
Chuẩn 4K hỗ trợ:
4096 x 2160 / 3840 x 2160 @60Hz (4:2:0)
4096 x 2160 / 3840 x 2160 @30Hz (4:4:4)
Môi trường hoạt động
Nhiệt độ hoạt động: 0°C đến 40°C
Nhiệt độ lưu trữ: -20°C đến 60°C
Độ ẩm hoạt động: 0 – 80% RH, không ngưng tụ
Đặc tính vật lý
Chất liệu vỏ: Kim loại
Trọng lượng:
VE1812R: 0,45 kg (0,99 lb)
VE1812T: 0,47 kg (1,04 lb)
Kích thước có giá đỡ (DxRxC):
14,04 x 12,30 x 3,00 cm
5,53 x 4,84 x 1,18 inch
Kích thước không có giá đỡ (DxRxC):
13,60 x 10,10 x 2,90 cm
5,35 x 3,98 x 1,14 inch
Ghi chú công suất:
Giá trị Watts thể hiện mức tiêu thụ điện năng thông thường khi không tải ngoài.
Giá trị BTU/h thể hiện mức tiêu thụ điện năng khi thiết bị hoạt động tối đa.
