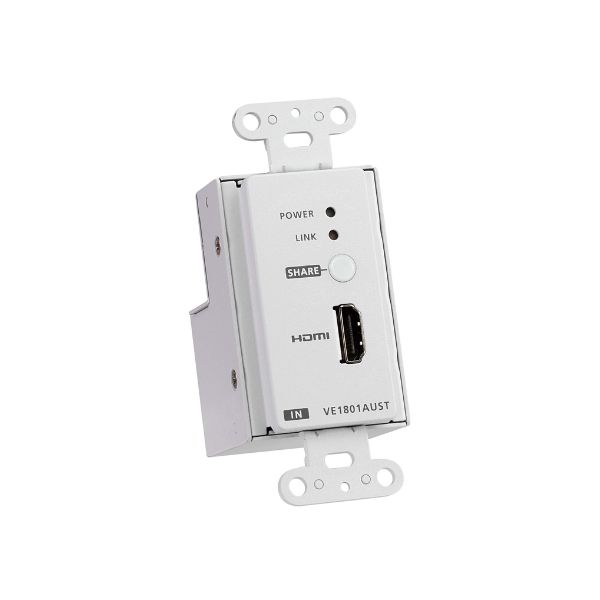

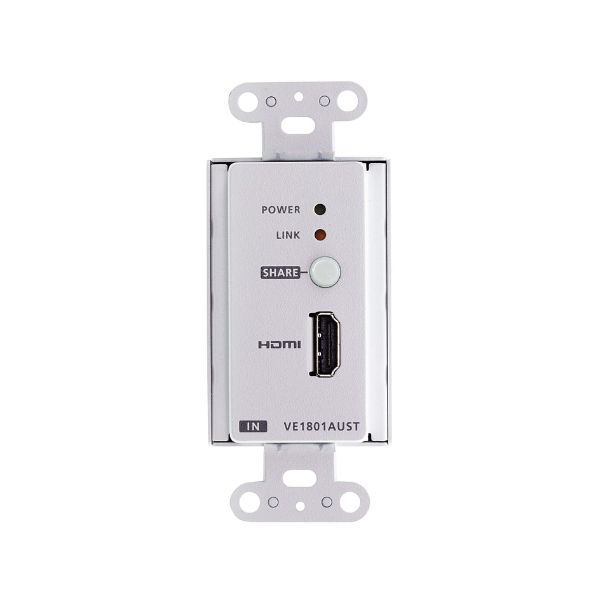

VE1801AUST ATEN - Máy phát HDMI HDBaseT-Lite với tấm tường US / PoH (PoH PD)

Máy phát ATEN VE1801AUST HDMI HDBaseT-Lite cung cấp tín hiệu 4K lên đến 40 m qua một cáp Cat 5e/6/6a hoặc ATEN 2L-29330 Cat 6 duy nhất, đảm bảo người dùng ổn định việc truyền tín hiệu HDMI với sự hỗ trợ 3D, Màu sắc sâu và các định dạng âm thanh không mất HD nhúng. Trong quá trình truyền video chất lượng cao, máy phát có thể chống nhiễu tín hiệu bằng công nghệ chống nhiễu HDBaseT được trang bị và cung cấp phần mở rộng tín hiệu đáng tin cậy.

VE1801AUST có thể dễ dàng được gắn trong hộp nối 1 băng đảng với tấm tường Hoa Kỳ, che giấu các thiết lập cáp cồng kềnh và trình bày thông tin cần thiết trong tầm nhìn. Ngoài ra, với chức năng PoH (Power over HDBaseT) tích hợp, VE1801AUST nhận được nguồn điện từ bộ thu được hỗ trợ PoH PSE được kết nối và hợp lý hóa việc triển khai đường dây điện phức tạp.

Mở rộng so với các mẫu trước đó bằng chức năng chia sẻ, VE1801AUST có thể chuyển đổi nguồn từ xa khi kết nối với bộ thu tương thích, ví dụ: VP1421, mang lại cho người dùng phần mở rộng AV thuận tiện hơn. Máy phát nhỏ gọn này cung cấp khả năng lắp đặt gọn gàng và đơn giản trên tường hoặc bàn, cho phép người dùng đắm mình một cách thanh lịch các ứng dụng AV của họ vào bất kỳ môi trường nào. Do đó, VE1801AUST lý tưởng để sử dụng trong phòng họp, môi trường giáo dục kỹ thuật số hoặc bất kỳ ứng dụng nào yêu cầu truyền tải chất lượng cao ổn định và lắp đặt dễ dàng.

Nội dung gói hàng

• 1x VE1801AUST HDMI HDBaseT-Lite Transmitter với US Wall Plate / PoH
• Khối đầu cuối 1x 5 chân
• 1x tấm mặt
• 2x vít đầu phẳng
• 1x bộ chuyển đổi điện
• 1x hướng dẫn sử dụng

Các tính năng :

• Mở rộng tín hiệu HDMI với chất lượng video vượt trội qua cáp Cat 5e/6/6a hoặc cáp ATEN 2L-29330 Cat 6
  • 4K lên đến 40 m
  • 1080p lên đến 70 m
• Chức năng PoH (Power over HDBaseT) tích hợp sẵn - VE1801AUST nhận nguồn điện từ cổng đầu ra HDBaseT
• HDMI (3D, Màu đậm, 4K); Tuân thủ HDCP 2.2
• Được thiết kế để gắn trong hộp nối 1 băng với tấm tường Hoa Kỳ
• Hỗ trợ truyền kênh RS-232
• Điều khiển điện tử tiêu dùng (CEC) cho phép các thiết bị HDMI được kết nối với nhau giao tiếp và phản hồi với một điều khiển từ xa duy nhất
• HDBaseT Chống nhiễu - chống nhiễu tín hiệu trong quá trình truyền video chất lượng cao bằng công nghệ HDBaseT
• Chức năng chia sẻ - VE1801AUST có thể chuyển đổi nguồn từ xa khi kết nối với bộ thu tương thích, ví dụ: VP1421
• Đèn LED chỉ báo trạng thái thiết bị
• Hỗ trợ định dạng màn hình rộng
• Bảo vệ ESD 8KV / 15KV tích hợp
• Cắm và chạy

Thông số kỹ thuật:

• Đầu vào video:
  • 1 x HDMI Type-A Female (màu đen)
  • Trở kháng: 100Ω
  • Khoảng cách tối đa: 3 m
• Thông số video:
  • Băng thông dữ liệu tối đa: 10.2 Gbps (3.4 Gbps mỗi lane)
  • Pixel Clock tối đa: 340 MHz
  • Hỗ trợ HDMI (3D, Deep Color, 4K)
  • Tương thích HDCP 2.2
  • Hỗ trợ CEC (Consumer Electronics Control)
• Độ phân giải / Khoảng cách hỗ trợ:
  • 4K@35m với cáp Cat 5e/6
  • 4K@40m với cáp được chứng nhận HDBaseT hoặc cáp HDBaseT ATEN
  • 1080p@60m với cáp Cat 5e/6
  • 1080p@70m với cáp được chứng nhận HDBaseT hoặc cáp HDBaseT ATEN
• Chuẩn 4K hỗ trợ:
  • 4096 x 2160 / 3840 x 2160 @60Hz (4:2:0)
  • 4096 x 2160 / 3840 x 2160 @30Hz (4:4:4)
• Âm thanh:
  • 1 x HDMI Type-A Female (màu đen)

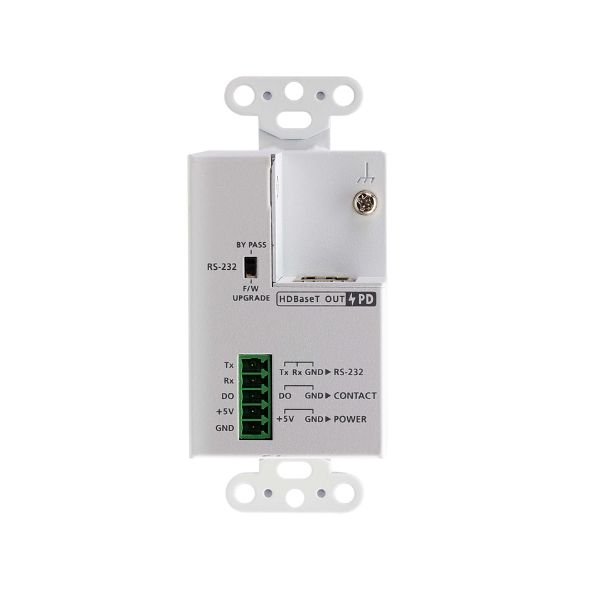

• Điều khiển:
  • 1 x Terminal Block RS-232 (3 cực: TX / RX / GND – màu xanh lá)
  • 1 x Terminal Block Contact (2 cực: DO / GND – màu xanh lá)
• Kết nối thiết bị:

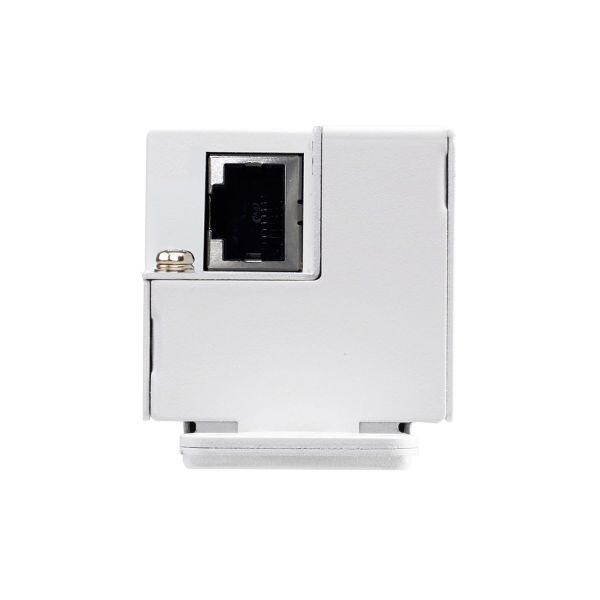

  • 1 x RJ-45 Female (Unit to Unit)
• Nguồn cấp:
  • 1 x Terminal Block 2 cực (+5V / GND – màu xanh lá)
  • Hoặc 1 x RJ-45 Female hỗ trợ PoH
• Mức tiêu thụ điện năng:
  • DC 5V: 3.26W (15 BTU/h)
  • PoH: 4W (19 BTU/h)
• Ghi chú công suất:
  • Giá trị Watts thể hiện mức tiêu thụ điện năng thông thường khi không tải ngoài.
  • Giá trị BTU/h thể hiện mức tiêu thụ điện năng khi thiết bị hoạt động tối đa.
• Nhiệt độ hoạt động: 0°C đến 40°C
• Nhiệt độ lưu trữ: -20°C đến 60°C
• Độ ẩm hoạt động: 0 – 80% RH, không ngưng tụ
• Chất liệu vỏ: Kim loại
• Trọng lượng: 0,21 kg (0,46 lb)
• Kích thước thiết bị (DxRxC):
  • 10,41 x 4,44 x 5,00 cm
  • 4,1 x 1,75 x 1,97 inch

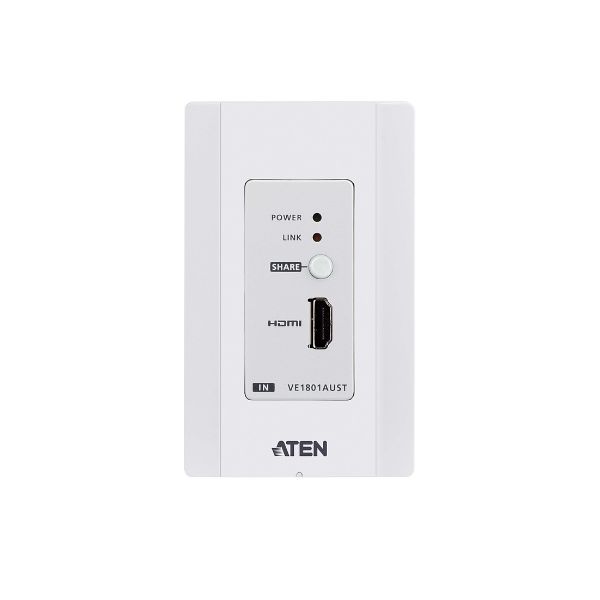

• Kích thước mặt wall plate (DxRxC):
  • 11,39 x 6,99 x 0,64 cm
  • 4,48 x 2,75 x 0,25 inch
• Ghi chú kích thước:
  • Với các sản phẩm hỗ trợ gắn rack, kích thước tiêu chuẩn được hiển thị theo định dạng LxWxH.
