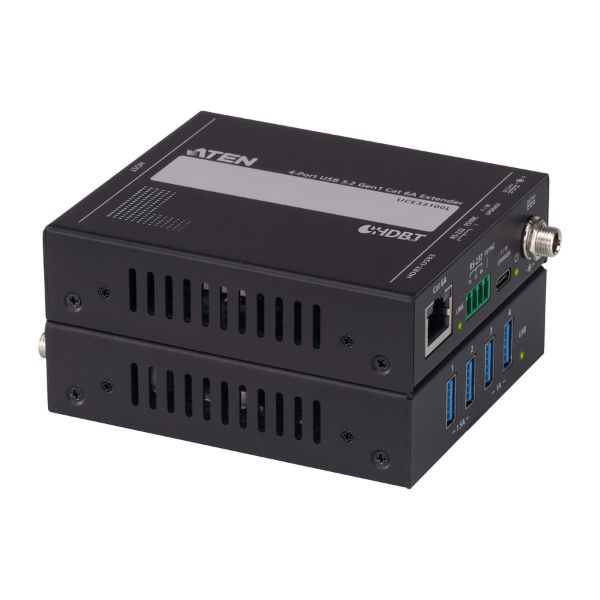

UCE33100 - Bộ mở rộng ATEN 4 cổng USB 3.2 Gen 1 Cat 6A (lên đến 100 m)

UCE33100 là một bộ mở rộng hai mảnh truyền dữ liệu USB 3.2 không nén với tốc độ lên đến 5Gbps qua cáp Cat 6A 100 m. Với bốn cổng USB Type-A được tích hợp trên thiết bị điều khiển từ xa, việc kết nối với nhiều thiết bị ngoại vi USB, từ ổ đĩa flash, bàn phím, chuột và webcam đến bảng trắng tương tác, thật dễ dàng. Hỗ trợ truyền qua RS-232 hai chiều tạo điều kiện tích hợp vào các hệ thống điều khiển và ngoài ra, các cổng truyền qua GPIO Đồng bộ khung hình (FSYNC) cho phép các lệnh hai chiều được gửi khi triển khai camera công nghiệp. Chức năng cấp nguồn qua cáp 24V hai chiều giúp loại bỏ nhu cầu sử dụng bộ chuyển đổi nguồn bổ sung khi một trong hai thiết bị cục bộ hoặc từ xa nhận được nguồn điện.

UCE33100 hỗ trợ hoạt động cắm và chạy để hoạt động hoàn hảo với tất cả các hệ điều hành, đảm bảo cài đặt không rắc rối mà không cần thêm trình điều khiển hoặc phần mềm. Tính linh hoạt được tăng cường hơn nữa nhờ vỏ máy nhỏ gọn, có thể gắn trên tường của bộ mở rộng, điều này cũng giúp tiết kiệm không gian.

Các tính năng nổi bật:

• Bộ mở rộng hai mảnh truyền tín hiệu USB qua cáp Cat 6A
• Truyền dữ liệu USB 3.2 đường dài lên đến 5Gbps trên 100m
• Tương thích ngược với các thông số kỹ thuật USB 2.0 / 1.1
• 4 cổng USB Type-A được tích hợp trên thiết bị điều khiển từ xa để kết nối với nhiều thiết bị ngoại vi USB (ổ đĩa flash, bàn phím, chuột, webcam, bảng trắng tương tác và bất kỳ thiết bị dựa trên USB nào khác)
• Hỗ trợ truyền qua RS-232 hai chiều để tích hợp vào các hệ thống điều khiển
• Hỗ trợ đồng bộ khung hình hai chiều (FSYNC) GPIO pass-through cho các ứng dụng máy ảnh công nghiệp
• Nguồn 24V hai chiều qua cáp giúp loại bỏ nhu cầu sử dụng bộ chuyển đổi nguồn bổ sung khi một trong hai thiết bị cục bộ hoặc từ xa nhận được nguồn điện
• Plug-and-play không cần trình điều khiển / phần mềm để hoạt động với tất cả các hệ điều hành
• Vỏ máy nhỏ gọn, có thể gắn trên tường giúp tăng tính linh hoạt khi lắp đặt và giúp tiết kiệm không gian

Thông số kỹ thuật:

• Đơn vị cục bộ (Local Unit):
  • 1 x USB Type-B Female (Upstream)
  • 1 x RJ45 Female (HDBT-USB3)
  • 1 x USB Type-C Female (dùng để cập nhật firmware)
  • 1 x Terminal Block 3 chân (RS-232)
  • 1 x Terminal Block 1 chân (FSYNC)
  • 1 x Jack nguồn DC
• Lưu ý:
  • Cổng USB Type-C chỉ dùng để nâng cấp firmware.
  • Không kết nối thiết bị khác vào cổng USB-C trong quá trình sử dụng thông thường.
• Đơn vị từ xa (Remote Unit):
  • 1 x RJ45 Female (HDBT-USB3)
  • 4 x USB Type-A Female (Downstream)
  • 1 x USB Type-C Female (dùng để cập nhật firmware)
  • 1 x Terminal Block 3 chân (RS-232)
  • 1 x Terminal Block 1 chân (FSYNC)
  • 1 x Jack nguồn DC
• Chuẩn USB: USB 3.2 Gen 1
• Loại cáp hỗ trợ: Cáp Ethernet Cat 6A
• Khuyến nghị cáp:
  • Nên sử dụng cáp HDBaseT 3.0 Certified Cat 6A U/FTP để đảm bảo hiệu suất truyền tải tối ưu.
• Khoảng cách truyền tín hiệu: Lên đến 100 m
• Đèn LED: 3 x đèn LED trạng thái
• Mức tiêu thụ điện năng:
  • DC 24V: 1,92W
  • DC 24V: 2,64W BTU/h
• Ghi chú công suất:
  • Giá trị Watts thể hiện mức tiêu thụ điện năng thông thường khi không tải ngoài.
  • Giá trị BTU/h thể hiện mức tiêu thụ điện năng khi thiết bị hoạt động tối đa.
• Nhiệt độ hoạt động: 0°C đến 40°C
• Nhiệt độ lưu trữ: -20°C đến 60°C
• Độ ẩm hoạt động: 20 – 90% RH, không ngưng tụ
• Trọng lượng: 0,26 kg (0,57 lb)
• Chất liệu vỏ: Kim loại
• Kích thước (DxRxC):
  • 10,75 x 8,50 x 2,55 cm
  • 4,23 x 3,35 x 1 inch
• Ghi chú kích thước:
  • Với các sản phẩm hỗ trợ gắn rack, kích thước tiêu chuẩn được hiển thị theo định dạng LxWxH.

Sơ đồ:
