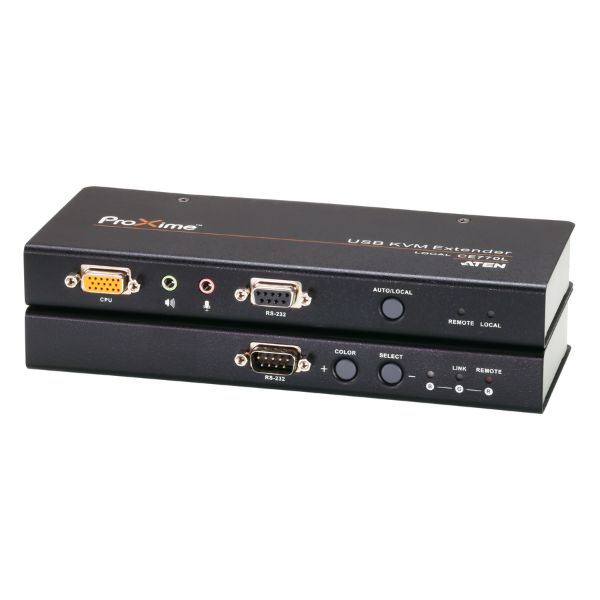

CE770-AT-G - Bộ mở rộng USB VGA/Audio Cat 5 KVM W/DKW

Mô tả
Datasheet

CE770 là một bộ mở rộng KVM dựa trên USB với chức năng Deskew. Bộ bù tín hiệu tự động và chức năng nối tiếp RS-232 cho phép truy cập vào hệ thống máy tính từ bảng điều khiển USB từ xa.

CE770 hỗ trợ bộ điều chỉnh độ trễ RGB để đồng bộ hóa thủ công các tín hiệu RGB. Điều này cho phép người dùng triển khai thiết bị hệ thống trên khoảng cách lớn. Chức năng đồng bộ hóa dòng của CE770 sửa các lỗi pha màu và thời gian xảy ra khi truyền dẫn đường dài. Nó cũng cho phép bạn điều chỉnh cài đặt tín hiệu R/G/B theo cách thủ công.

Các tính năng:

Các thiết bị cục bộ và từ xa kết nối ở khoảng cách lên đến 300 m bằng cáp Cat 5e
Hoạt động bảng điều khiển kép - điều khiển hệ thống của bạn từ cả bàn phím, màn hình và chuột USB cục bộ và từ xa
Chức năng Deskew - tự động đồng bộ hóa độ trễ thời gian của tín hiệu RGB để bù đắp cho khoảng cách
ASIC tích hợp để tăng độ tin cậy và khả năng tương thích
Tự động bù tín hiệu (ASC)
Cổng nối tiếp RS-232 - cho phép bạn kết nối với thiết bị đầu cuối nối tiếp hoặc các thiết bị nối tiếp như màn hình cảm ứng và máy quét mã vạch
Hỗ trợ và mô phỏng bàn phím Sun/Mac*
Bật âm thanh - hỗ trợ loa và micrô âm thanh nổi
Phát hiện và ngăn chặn quá dòng USB
Lựa chọn chế độ hoạt động bằng nút nhấn (chỉ dành cho Đơn vị cục bộ) - chọn giữa chế độ hoạt động cục bộ và Tự động, chỉ bằng một nút bấm
Tích hợp bảo vệ ESD 8KV/15KV (Điện áp tiếp xúc 8KV; Điện áp không khí 15KV) và bảo vệ tăng áp 2KV
Video độ phân giải cao - lên đến 1920 x 1200@60Hz (150 m); 1280 x 1024@60Hz (300 m)
Âm thanh vượt trội - không làm giảm chất lượng âm thanh ở 300 m
Hỗ trợ các định dạng Màn hình rộng **
Hỗ trợ VGA, SVGA, SXGA (1280 x 1024), UXGA (1600 x 1200), WUXGA (1920 x 1200) và màn hình đa đồng bộ; màn hình cục bộ hỗ trợ DDC; DDC2; DDC2B
Có thể cắm nóng
Giá đỡ có thể gắn
Dễ dàng cài đặt - không cần phần mềm - kết nối cáp với thiết bị là tất cả những gì cần thiết

* số 1 Các tổ hợp bàn phím PC mô phỏng bàn phím Sun/Mac
2. Bàn phím Sun/Mac chỉ hoạt động với máy tính riêng

** Dữ liệu EDID cho màn hình rộng được gửi từ cổng đầu ra video cục bộ. Đối với các chế độ và màn hình rộng, hãy kết nối màn hình với cổng đầu ra video cục bộ hoặc sử dụng trình giả lập ATEN EDID.

Thông số kỹ thuật:

Chức năng	CE 770L	CE770RQ
Đầu nối

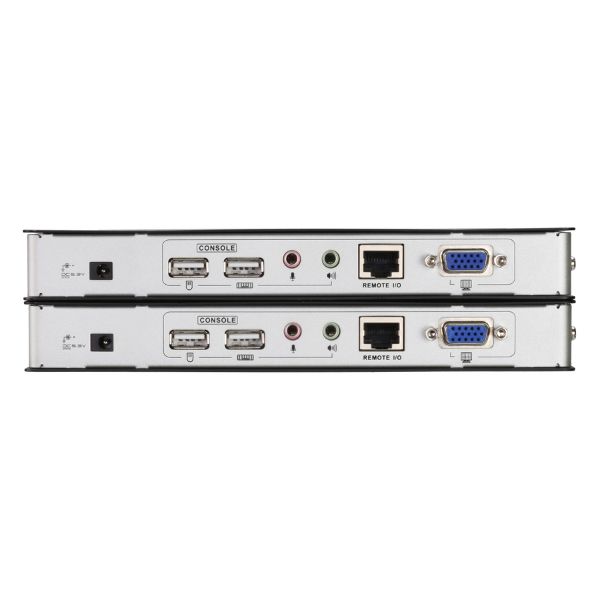

Cổng bảng điều khiển	2 x USB Loại A Nữ (Màu trắng) 1 x HDB-15 Nữ (Màu xanh) 1 x Giắc cắm âm thanh nổi mini Nữ (Màu xanh lá cây) 1 x Giắc cắm âm thanh nổi mini nữ (màu hồng)	2 x USB Loại A Nữ (Màu trắng) 1 x HDB-15 Nữ (Màu xanh) 1 x Giắc cắm âm thanh nổi mini Nữ (Màu xanh lá cây) 1 x Giắc cắm âm thanh nổi mini nữ (màu hồng)

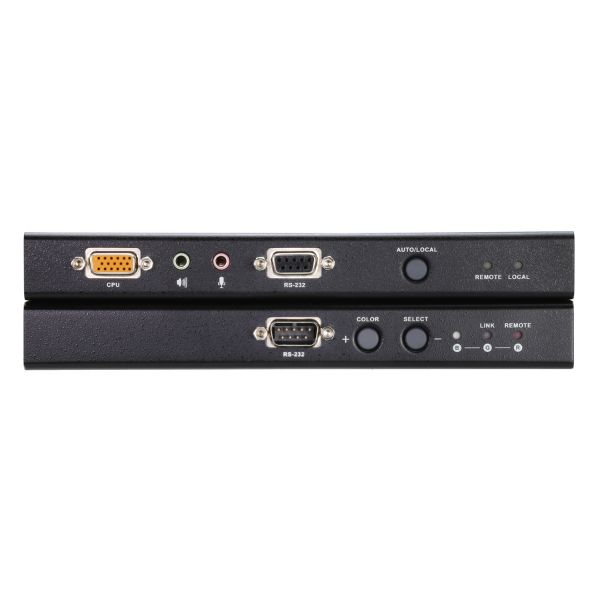

Cổng KVM	1 x SPHD-17 Nữ (Màu vàng) 1 x Giắc cắm âm thanh nổi mini Nữ (Màu xanh lá cây) 1 x Giắc cắm âm thanh nổi mini nữ (màu hồng)	Không có
RS-232	1 x DB-9 Nữ (Đen)	1 x DB-9 Nam (Đen)
Sức mạnh	1 x Giắc cắm DC (Đen)	1 x Giắc cắm DC (Đen)
Đơn vị đến đơn vị	1 x RJ-45 Nữ (Đen)	1 x RJ-45 Nữ (Đen)
Đèn LED
Địa phương	1 (Màu xanh lá cây)	Không có
Từ xa	1 (Màu xanh lá cây)	Không có
B	Không có	1 (Màu xanh)
G	Không có	1 (Cam/Xanh)
R	Không có	1 (Màu đỏ)
Nút nhấn
Lựa chọn chế độ hoạt động	1 x Nút nhấn	Không có
Màu sắc	Không có	1 x Nút nhấn
Chọn	Không có	1 x Nút nhấn
Mô phỏng
Bàn phím / Chuột	USB	USB
Video	1920 x 1200 @ 60Hz (150 m); 1280 x 1024 @ 60Hz(300m); DDC, DDC2, DDC2B	1920 x 1200 @ 60Hz (150 m); 1280 x 1024 @ 60Hz(300m); DDC, DDC2, DDC2B
Tiêu thụ điện năng	DC5.3V:2.74W:17BTU/h Ghi chú: ● Phép đo bằng Watts cho biết mức tiêu thụ điện năng điển hình của thiết bị không có tải bên ngoài. ● Phép đo bằng BTU/h cho biết mức tiêu thụ điện năng của thiết bị khi nó được tải đầy.	DC5.3V:4.54W:26BTU/giờ Ghi chú: ● Phép đo bằng Watts cho biết mức tiêu thụ điện năng điển hình của thiết bị không có tải bên ngoài. ● Phép đo bằng BTU/h cho biết mức tiêu thụ điện năng của thiết bị khi nó được tải đầy.
Môi trường
Nhiệt độ hoạt động	0 - 50°C	0 - 50°C
Nhiệt độ lưu trữ	-20 - 60°C	-20 - 60°C
Độ ẩm	0-80% RH, Không ngưng tụ	0-80% RH, Không ngưng tụ
Tính chất vật lý
Nhà ở	Kim loại	Kim loại
Trọng lượng	0,49 kg (1,08 lb)	0,49 kg (1,08 lb)
Kích thước (Dài x Rộng x Ch)	20,20 x 8,64 x 2,50 cm (7,95 x 3,4 x 0,98 in.)	20,20 x 8,64 x 2,50 cm (7,95 x 3,4 x 0,98 in.)
Ghi chú	Đối với một số sản phẩm gắn trên giá đỡ, xin lưu ý rằng kích thước vật lý tiêu chuẩn của WxDxH được thể hiện bằng định dạng LxWxH.
