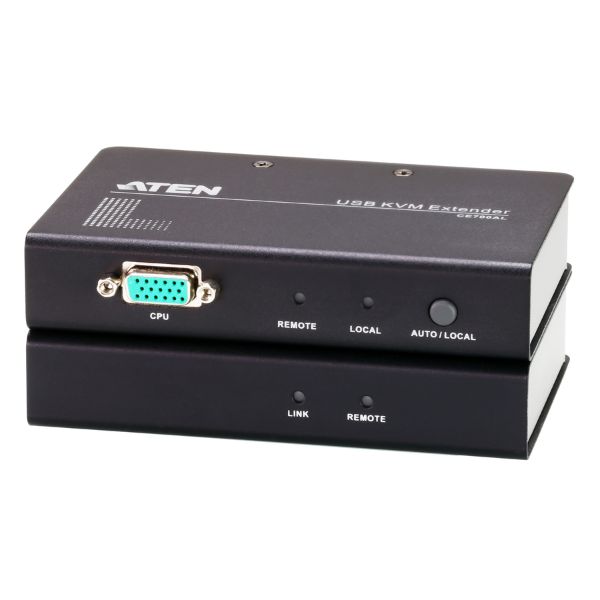

CE700A là Bộ mở rộng USB KVM với chất lượng video vượt trội và tích hợp tính năng chống tăng áp và chống tăng áp cho phép truy cập vào hệ thống máy tính cách bảng điều khiển USB từ xa lên đến 150 mét (bàn phím USB, màn hình và chuột USB).
CE700A cải thiện các thiết kế trước đây bằng cách: 1) kết hợp bảo vệ ESD 8KV/15KV và bảo vệ tăng áp 2KV; 2) cung cấp chất lượng video vượt trội - độ phân giải lên đến 1920 x 1200; 3) sử dụng cáp Cat 5e rẻ tiền, thay vì cáp tiêu chuẩn cồng kềnh, đắt tiền hơn, để kết nối truyền dữ liệu gọn gàng hơn, thuận tiện hơn, đáng tin cậy hơn nhiều; 4) nó có thể cảm nhận khoảng cách đến hệ thống và tự động điều chỉnh độ lợi cho phù hợp; và 5) nó có tính năng ASIC tùy chỉnh để đảm bảo độ tin cậy và khả năng tương thích tối đa.
Các tính năng:
- Cáp Cat 5e kết nối các thiết bị cục bộ và từ xa - cách nhau tới 150m
- Hoạt động bảng điều khiển kép - điều khiển hệ thống của bạn từ cả bàn phím, màn hình và chuột USB cục bộ và từ xa
- ASIC tích hợp để tăng độ tin cậy và khả năng tương thích
- Tự động bù tín hiệu (ASC)
- Bàn phím USB và cổng chuột USB
- Phát hiện và ngăn chặn quá dòng USB
- Lựa chọn chế độ hoạt động của nút nhấn (chỉ dành cho Đơn vị cục bộ) - chọn giữa chế độ hoạt động cục bộ và Tự động.
- Tích hợp bảo vệ ESD 8KV/15KV (Điện áp tiếp xúc 8KV; Điện áp không khí 15KV) và bảo vệ tăng áp 2KV
- Điều khiển độ lợi tự động - điều chỉnh cường độ tín hiệu để bù đắp cho khoảng cách
- Video độ phân giải cao - lên đến 1920 x 1200@60Hz (30m); 1600 x 1200@60Hz (100m); 1280 x 1024@60Hz (150m)
- Hỗ trợ các định dạng màn hình rộng *
- Hỗ trợ VGA, SVGA, SXGA, UXGA, WUXGA và multisyncmonitors; màn hình cục bộ hỗ trợ DDC; DDC2; DDC2B
- Có thể gắn trên giá đỡ Dễ dàng cài đặt - không cần phần mềm - kết nối cáp với các thiết bị là tất cả những gì cần thiết
- Hỗ trợ đa nền tảng - Windows, Linux
* Dữ liệu EDID cho màn hình rộng được gửi từ cổng đầu ra video cục bộ. Đối với các chế độ và màn hình rộng, hãy kết nối màn hình với cổng đầu ra video cục bộ hoặc sử dụng trình giả lập ATEN EDID.
Thông số kỹ thuật:
| Chức năng |
CE 700AL |
CE700AR |

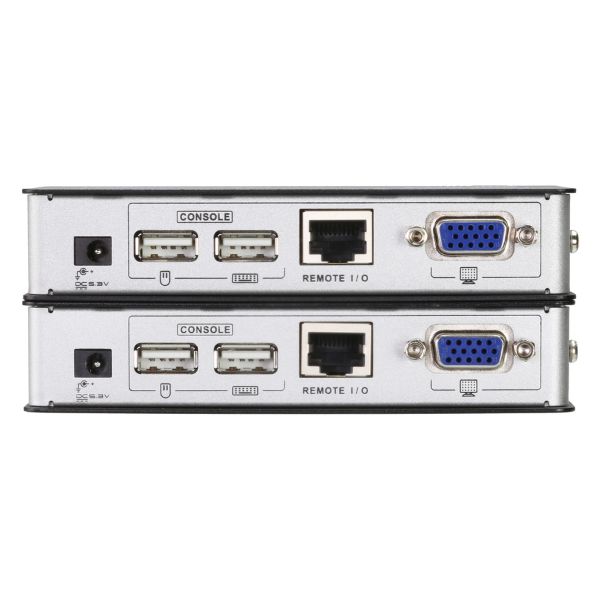

| Đầu nối |
| Cổng bảng điều khiển |
2 x USB Loại A Nữ (Màu trắng)
1 x HDB-15 Nữ (Màu xanh) |
2 x USB Loại A Nữ (Màu trắng)
1 x HDB-15 Nữ (Màu xanh) |
| Cổng KVM |
1 x SPHD-17 Nữ (Màu xanh lá cây) |
Không có |
| Đơn vị đến đơn vị |
1 x RJ-45 Nữ (Đen) |
1 x RJ-45 Nữ (Đen) |
| Sức mạnh |
1 x Giắc cắm DC (Đen) |
1 x Giắc cắm DC (Đen) |

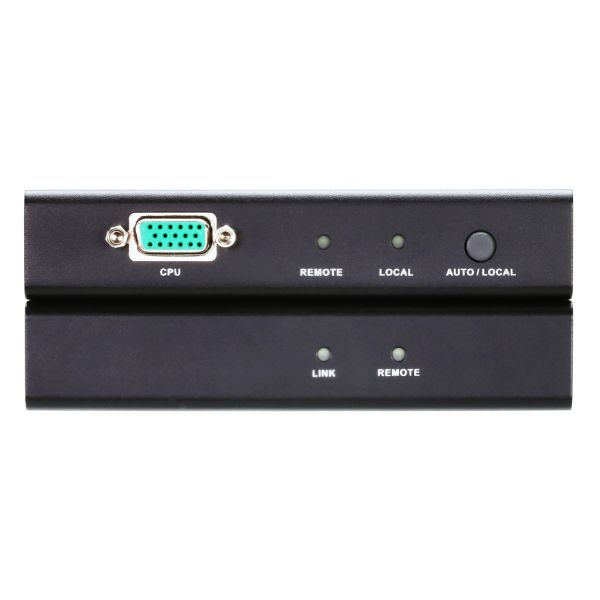

| Nút nhấn |
| Lựa chọn chế độ hoạt động |
1 x Nút nhấn |
Không có |
| Đèn LED |
| Địa phương |
1 (Màu xanh lá cây) |
Không có |

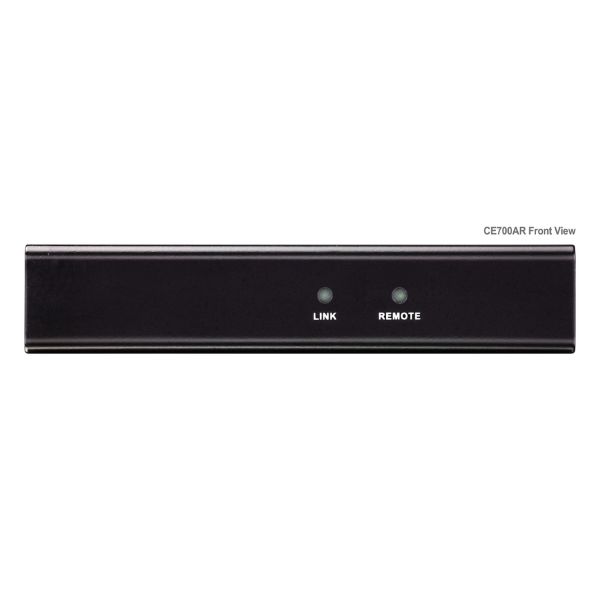

| Từ xa |
1 (Màu xanh lá cây) |
1 (Màu xanh lá cây) |
| Liên kết |
Không có |
1 (Màu xanh lá cây) |
| Mô phỏng |
| Bàn phím / Chuột |
USB |
USB |
| Tiêu thụ điện năng |
DC5.3V:2.17W:14BTU/h
Ghi chú:
● Phép đo bằng Watts cho biết mức tiêu thụ điện năng điển hình của thiết bị không có tải bên ngoài.
● Phép đo bằng BTU/h cho biết mức tiêu thụ điện năng của thiết bị khi nó được tải đầy. |
DC5.3V:1.59W:12BTU/h
Ghi chú:
● Phép đo bằng Watts cho biết mức tiêu thụ điện năng điển hình của thiết bị không có tải bên ngoài.
● Phép đo bằng BTU/h cho biết mức tiêu thụ điện năng của thiết bị khi nó được tải đầy. |
| Video |
1920 x 1200 @ 60Hz (30m)
1600 x 1200 @ 60Hz (100m)
1280 x 1024 @ 60Hz (150m) |
1920 x 1200 @ 60Hz (30m)
1600 x 1200 @ 60Hz (100m)
1280 x 1024 @ 60Hz (150m) |
| Môi trường |
| Nhiệt độ hoạt động |
0 - 50°C |
0 - 50°C |
| Nhiệt độ lưu trữ |
-20 - 60°C |
-20 - 60°C |
| Độ ẩm |
0-80% RH, Không ngưng tụ |
0-80% RH, Không ngưng tụ |
| Tính chất vật lý |
| Nhà ở |
Kim loại |
Kim loại |
| Trọng lượng |
0,33 kg (0,73 lb) |
0,32 kg (0,7 lb) |
| Kích thước (Dài x Rộng x Ch) |
12,70 x 8,65 x 2,50 cm
(5 x 3,41 x 0,98 in.) |
12,70 x 8,14 x 2,50 cm
(5 x 3,2 x 0,98 in.) |
| Ghi chú |
Đối với một số sản phẩm gắn trên giá đỡ, xin lưu ý rằng kích thước vật lý tiêu chuẩn của WxDxH được thể hiện bằng định dạng LxWxH. |
Sơ đồ:
Không có datasheet có sẵn.
