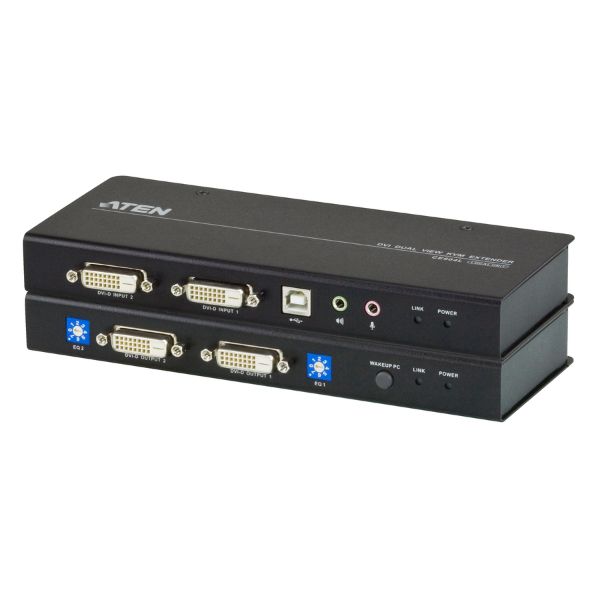

CE604-AT-G - Bộ mở rộng KVM USB DVI Dual View Cat 5

Mô tả
Datasheet

CE604 là Bộ mở rộng KVM dựa trên USB DVI Dual View có chức năng Dual View, cho phép đầu ra video hiển thị liền mạch trên hai màn hình. Với chức năng nối tiếp RS-232, nó cho phép truy cập vào hệ thống máy tính từ bảng điều khiển từ xa cách xa đến 60 m. CE604 được xây dựng cho mục đích kiểm soát và an ninh, và được nhắm mục tiêu vào thị trường tài chính và công nghiệp.

CE604 được trang bị kênh nối tiếp RS-232 kết nối với thiết bị đầu cuối nối tiếp hoặc với các thiết bị nối tiếp, chẳng hạn như màn hình cảm ứng và máy quét mã vạch. Ngoài ra, nó hỗ trợ tính năng PC Wake Up tiên tiến, cho phép bạn chỉ cần nhấn một nút nhấn từ bảng điều khiển chế độ xem kép từ xa để đánh thức PC tại địa điểm cục bộ. CE604 loại bỏ nhu cầu di chuyển qua lại giữa máy tính cục bộ và bảng điều khiển từ xa, làm cho nó trở thành một giải pháp hiệu quả và linh hoạt.

CE604 lý tưởng cho các ứng dụng yêu cầu bảng điều khiển ở vị trí thuận tiện có thể tiếp cận, trong khi thiết bị hệ thống cần phải ở nơi an toàn - tránh bụi, bụi bẩn và các tác động môi trường khắc nghiệt. Nó cũng cung cấp một cách hiệu quả về chi phí để giữ dữ liệu nhạy cảm, chẳng hạn như thông tin tài chính và cá nhân, an toàn trong một
trung tâm dữ liệu được bảo mật, trong khi vẫn cho phép người dùng truy cập từ xa.

Các tính năng:

Các thiết bị cục bộ và từ xa kết nối ở khoảng cách lên đến 60 m bằng cách sử dụng hai cáp Cat 5e
Truyền loa, bàn phím, chuột, DDC và một DVI thông qua một cáp Cat5; RS-232, micrô và một DVI khác bằng cách thêm cáp Cat 5e thứ hai
Hỗ trợ truyền nguồn video Dual View (một PC với hai cổng đầu ra video)
Bật âm thanh - hỗ trợ loa âm thanh nổi và micrô
Hỗ trợ bỏ qua Real DDC và công nghệ EDID mặc định ATEN - thiết lập các cấu hình khác nhau thông qua các phím nóng
Hỗ trợ chức năng đánh thức PC thông qua một nút nhấn hoặc phím nóng
Kênh nối tiếp RS-232 - kết nối với thiết bị đầu cuối nối tiếp hoặc các thiết bị nối tiếp như màn hình cảm ứng và máy quét mã vạch (Baud Rate lên đến 9600 bps)
Tương thích với các thiết bị ATEN Dual View KVM khác, chẳng hạn như CS1642A/ CS1644A và CS1762A/CS1764A
Chất lượng video vượt trội - lên đến 1920 x 1200 @ 60 Hz ở 30 m; 1024 x 768 @ 60 Hz ở 60 m
Điều khiển bù thủ công để điều chỉnh chất lượng tín hiệu video nhằm bù đắp khoảng cách
Tích hợp bảo vệ ESD 8KV/15KV (Điện áp tiếp xúc 8KV; Điện áp không khí 15KV) và bảo vệ tăng áp 2KV

Thông số kỹ thuật:

Chức năng	CE604L	CE604R

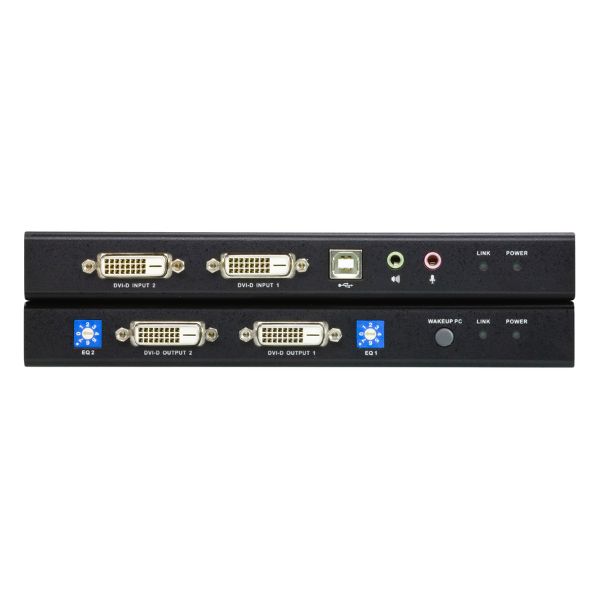

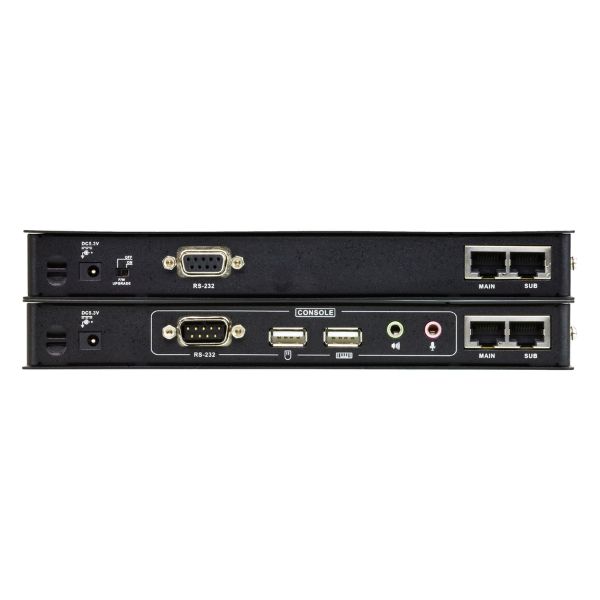

Đầu nối
Cổng bảng điều khiển	Không có	2 x USB Loại A Nữ (Màu trắng) 2 x DVI-D Nữ (Màu trắng) 1 x Giắc cắm âm thanh nổi mini Nữ (Màu xanh lá cây) 1 x Giắc cắm âm thanh nổi mini nữ (màu hồng)
Cổng KVM	1 x USB Loại B Nữ (Màu trắng) 1 x Giắc cắm âm thanh nổi mini Nữ (Màu xanh lá cây) 1 x Giắc cắm âm thanh nổi mini nữ (màu hồng) 2 x DVI-D Nữ (Màu trắng)	Không có
RS-232	1 x DB-9 Nữ (Đen)	1 x DB-9 Nam (Đen)
Sức mạnh	1 x Giắc cắm DC (Đen)	1 x Giắc cắm DC (Đen)
Phụ / Chính	2 x RJ-45 Nữ (Đen)	2 x RJ-45 Nữ (Đen)
Đèn LED
Liên kết	1 (Màu xanh lá cây)	1 (Màu xanh lá cây)
Sức mạnh	1 (Màu xanh lá cây)	1 (Màu xanh lá cây)
Công tắc
Bồi thường hình ảnh	Không có	Công tắc 2 x 8 vị trí
Nâng cấp chương trình cơ sở	1 x Công tắc trượt	Không có
Nút nhấn
Nút đánh thức	Không có	1 x nút nhấn
Video	1920x1200 @ 60Hz (30 m); 1024x768 @ 60Hz (60 m)	1920x1200 @ 60Hz (30 m); 1024x768 @ 60Hz (60 m)
Tiêu thụ điện năng	DC5.3V:2.88W:18BTU/giờ Ghi chú: ● Phép đo bằng Watts cho biết mức tiêu thụ điện năng điển hình của thiết bị không có tải bên ngoài. ● Phép đo bằng BTU/h cho biết mức tiêu thụ điện năng của thiết bị khi nó được tải đầy.	DC5.3V:2.35W:15BTU/h Ghi chú: ● Phép đo bằng Watts cho biết mức tiêu thụ điện năng điển hình của thiết bị không có tải bên ngoài. ● Phép đo bằng BTU/h cho biết mức tiêu thụ điện năng của thiết bị khi nó được tải đầy.
Môi trường
Nhiệt độ hoạt động	0–50°C	0–50°C
Nhiệt độ lưu trữ	-20–60°C	-20–60°C
Độ ẩm	0–80% RH, Không ngưng tụ	0–80% RH, Không ngưng tụ
Tính chất vật lý
Nhà ở	Kim loại	Kim loại
Trọng lượng	0,49 kg (1,08 lb)	0,49 kg (1,08 lb)
Kích thước (Dài x Rộng x Ch)	20,20 x 8,53 x 2,50 cm (7,95 x 3,36 x 0,98 in.)	20,20 x 8,67 x 2,50 cm (7,95 x 3,41 x 0,98 in.)
Ghi chú	Đối với một số sản phẩm gắn trên giá đỡ, xin lưu ý rằng kích thước vật lý tiêu chuẩn của WxDxH được thể hiện bằng định dạng LxWxH.
